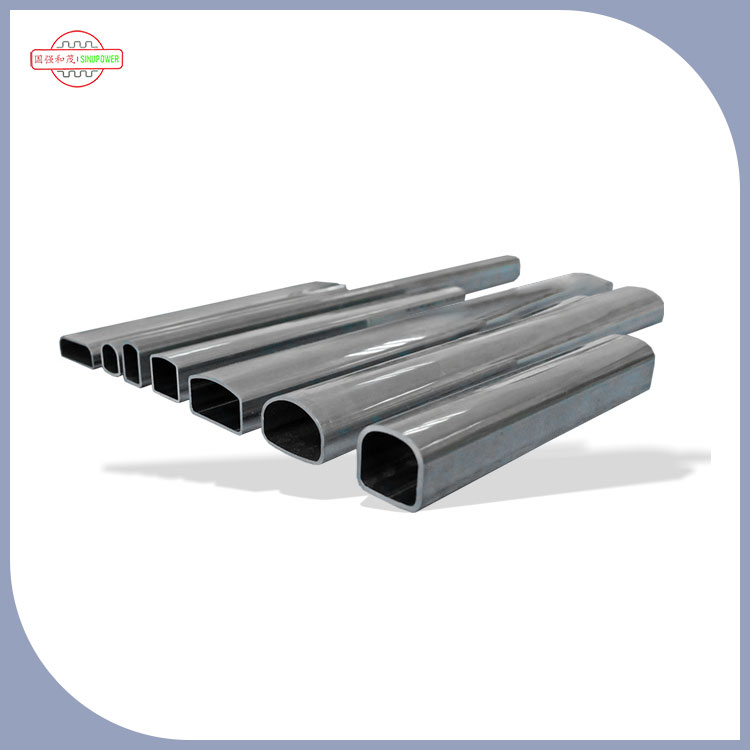

বাণিজ্যিক HVAC সিস্টেম কনডেনসার হেডার পাইপ

ডিজাইন এবং ফাংশন

হেডার পাইপগুলি বিশেষভাবে ডি-টাইপ কনডেনসারগুলিতে রেফ্রিজারেন্টের বিতরণ এবং সংগ্রহের পয়েন্ট হিসাবে পরিবেশন করার জন্য ডিজাইন করা হয়েছে। এর ডি-আকৃতির কনফিগারেশন কনডেন্সার টিউব জুড়ে রেফ্রিজারেন্টের দক্ষ এবং অভিন্ন বিতরণের অনুমতি দেয়।

যেহেতু রেফ্রিজারেন্ট হেডার পাইপের মধ্য দিয়ে প্রবাহিত হয় এবং কনডেন্সার টিউবগুলিতে, এটি আশেপাশের বায়ু বা জলে তাপ ছেড়ে দেয়, যার ফলে এটি ঘনীভূত হয় এবং বাষ্প থেকে তরল অবস্থায় রূপান্তরিত হয়। এই তাপ স্থানান্তর প্রক্রিয়ার কার্যকারিতা রেফ্রিজারেশন বা এয়ার কন্ডিশনার সিস্টেমের সামগ্রিক কর্মক্ষমতা এবং শক্তি দক্ষতাকে সরাসরি প্রভাবিত করে।

উপাদানের সুবিধা: কেন কনডেন্সার হেডারের জন্য অ্যালুমিনিয়াম

হেডার পাইপ নির্মাণে অ্যালুমিনিয়ামের ব্যবহার বিভিন্ন সুবিধা প্রদান করে:

• চমৎকার তাপ পরিবাহিতা:অ্যালুমিনিয়াম রেফ্রিজারেন্ট এবং পার্শ্ববর্তী শীতল মাধ্যমের মধ্যে দক্ষ তাপ স্থানান্তর সক্ষম করে।
• লাইটওয়েট নির্মাণ:অ্যালুমিনিয়াম ইস্পাতের তুলনায় উল্লেখযোগ্যভাবে হালকা, সামগ্রিক কনডেনসার ওজন হ্রাস করে এবং পরিবহন এবং ইনস্টলেশন খরচ কমায়।
• জারা প্রতিরোধের:অ্যালুমিনিয়াম প্রাকৃতিকভাবে একটি প্রতিরক্ষামূলক অক্সাইড স্তর তৈরি করে যা আর্দ্রতা, শিল্প দূষণকারী এবং রেফ্রিজারেন্ট রাসায়নিক থেকে পিটিং প্রতিরোধ করে।
• খরচ দক্ষতা:ডি-টাইপ এক্সট্রুশন প্রযুক্তির সাথে সামঞ্জস্যপূর্ণ মাত্রিক নির্ভুলতার সাথে উচ্চ-ভলিউম উত্পাদন সক্ষম করে অ্যালুমিনিয়াম তামার বহুগুণের তুলনায় একটি অনুকূল খরচ-কর্মক্ষমতা অনুপাত সরবরাহ করে।

বাণিজ্যিক HVAC-এর জন্য ইঞ্জিনিয়ারড: স্ট্যান্ডার্ড রেফ্রিজারেশনের বাইরে

বাণিজ্যিক HVAC সিস্টেমগুলি স্ট্যান্ডার্ড রেফ্রিজারেশন বা স্বয়ংচালিত অ্যাপ্লিকেশনগুলির তুলনায় মৌলিকভাবে ভিন্ন অবস্থার অধীনে কাজ করে। সিনুপাওয়ারের বাণিজ্যিক এইচভিএসি সিস্টেম কনডেনসার হেডার পাইপগুলি বিশেষভাবে এই অনন্য চাহিদাগুলি সমাধান করার জন্য ইঞ্জিনিয়ার করা হয়েছে:

• ক্রমাগত ডিউটি ​​চক্র:বাণিজ্যিক HVAC সিস্টেম প্রায়ই 24/7/365 চালায়। আমাদের শিরোনামগুলি বায়ুমণ্ডল-নিয়ন্ত্রিত অ্যানিলিংয়ের মাধ্যমে স্ট্রেস-মুক্ত করা হয় যাতে স্ট্রেস ফাটল না তৈরি করে হাজার হাজার তাপীয় প্রসারণ/সংকোচন চক্র সহ্য করা যায়।
• বড়-স্কেল ব্যাচের ধারাবাহিকতা:বাণিজ্যিক প্রকল্পের জন্য সাধারণত শত শত বা হাজার হাজার অভিন্ন শিরোনাম প্রয়োজন। একটি IATF 16949 প্রত্যয়িত সুবিধা হিসাবে, আমরা সমস্ত জটিল মাত্রায় Cpk ≥ 1.67 বজায় রাখি, নিশ্চিত করে যে 10,000 তম ইউনিট 1-এর সাথে মেলে।
• ডাউনটাইম খরচ প্রশমন:একটি বাণিজ্যিক ভবনে একটি একক শিরোনাম ব্যর্থতা ভাড়াটেদের অভিযোগ, ইনভেন্টরি ক্ষতি, বা সুবিধা বন্ধ হতে পারে। আমাদের কঠোর ধ্বংসাত্মক পরীক্ষার প্রোটোকলগুলি ক্ষেত্রের ব্যর্থতার ঝুঁকি হ্রাস করে।
• পরিমাপযোগ্য উত্পাদন:90 সেট সরঞ্জাম সহ, আমরা গুণমান বা লিড টাইমের সাথে আপস না করেই বড় বাণিজ্যিক প্রকল্পের চাহিদা মেটাতে উৎপাদন স্কেল করতে পারি।

স্পেসিফিকেশন

HVAC, রেফ্রিজারেশন, এবং স্বয়ংচালিত জুড়ে অ্যাপ্লিকেশন

ডি-টাইপ কনডেনসার সিস্টেমগুলি সাধারণত HVAC (হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনার), রেফ্রিজারেশন এবং হিট পাম্প সিস্টেম সহ বিভিন্ন শিল্পে ব্যবহৃত হয়। Sinupower এর বাণিজ্যিক HVAC সিস্টেম কনডেনসার হেডার পাইপগুলি এতে মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে:

• বাণিজ্যিক HVAC সিস্টেম:ছাদের ইউনিট, কেন্দ্রীয় চিলার অ্যারে এবং ভিআরএফ সিস্টেম
• হিমায়ন সরঞ্জাম:ওয়াক-ইন কুলার, রেফ্রিজারেটেড ডিসপ্লে কেস এবং কোল্ড স্টোরেজ সুবিধা
• তাপ পাম্প সিস্টেম:সারা বছর গরম এবং শীতল করার জন্য বিপরীত তাপ পাম্প কনডেন্সার
• মোটরগাড়ি HVAC:যাত্রীবাহী যান এবং ভারী-শুল্ক ট্রাক এয়ার কন্ডিশনার সিস্টেম

কেন ডি-আকৃতির জ্যামিতি গুরুত্বপূর্ণ

অনেক কারখানা তাপ স্থানান্তর দক্ষতা, খরচ নিয়ন্ত্রণ, এবং কাঠামোগত অভিযোজনযোগ্যতার ব্যাপক সুবিধার উপর ভিত্তি করে হেডার পাইপ বেছে নেয়, যা শিল্প কনডেনসারগুলির মূল প্রয়োজনীয়তার সাথে সঠিকভাবে মেলে:

• সুপিরিয়র ফিন যোগাযোগ:ডি-আকৃতির সমতল অংশটি কনডেনসার ফিনের সাথে পৃষ্ঠ থেকে পৃষ্ঠের যোগাযোগ সক্ষম করে, তাপ স্থানান্তর এলাকাকে সর্বাধিক করে।
• অপ্টিমাইজড তরল বিতরণ:ডি-আকৃতির কনফিগারেশন কনডেন্সার টিউব জুড়ে রেফ্রিজারেন্টের দক্ষ এবং অভিন্ন বিতরণ নিশ্চিত করে।
• বর্ধিত কাঠামোগত অনমনীয়তা:ডি-সেকশন সমতলতা একই প্রাচীরের বেধের অধীনে বৃত্তাকার পাইপের তুলনায় উচ্চ নমন এবং টর্সনাল শক্তি প্রদান করে।

ইঞ্জিনিয়ারিং বৈধতা এবং গুণমান নিশ্চিতকরণ

সিনুপাওয়ার কঠোর মানের প্রোটোকলের মাধ্যমে বাণিজ্যিক এইচভিএসি সিস্টেম কনডেনসার হেডার পাইপের প্রতিটি ব্যাচকে যাচাই করে:

• IATF 16949 সার্টিফাইড সুবিধা:সম্পূর্ণ স্বয়ংচালিত-গ্রেড মান ব্যবস্থাপনা সিস্টেম
• ISO সার্টিফিকেশন:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• ইন-লাইন মাত্রিক পরিদর্শন:সামঞ্জস্যপূর্ণ প্রাচীর বেধ এবং বাইরের মাত্রা সহনশীলতা নিশ্চিত করে
• ধ্বংসাত্মক পরীক্ষা:টিউবগুলি ক্রমাগত চাপের তরঙ্গ এবং তাপ সাইক্লিং সহ্য করতে পারে তা নিশ্চিত করতে শিল্পের মান অনুযায়ী বার্স্ট চাপ পরীক্ষা

বাণিজ্যিক HVAC অংশীদারিত্ব – প্রমাণিত ট্র্যাক রেকর্ড

কেন প্রকিউরমেন্ট টিম সিনুপাওয়ার বেছে নেয়

সিনুপাওয়ার সামঞ্জস্যপূর্ণ গুণমান সরবরাহ করতে প্রকৌশল দক্ষতার সাথে উত্পাদন স্কেলকে একত্রিত করে:

• উৎপাদন স্কেল:ওয়েল্ডিং প্রোডাকশন লাইন, সয়িং মেশিন, পাঞ্চিং প্রেস, ড্রয়িং বেঞ্চ এবং অ্যানিলিং ফার্নেস সহ 90 সেট সরঞ্জাম এবং টুলিং
• প্রতিষ্ঠার দক্ষতা:মিস্টার গাও কিয়াং দ্বারা সহ-প্রতিষ্ঠিত, পূর্বের ফরচুন 500 অভিজ্ঞতা সহ একজন শিল্প নেতা, 2019 চাংশু বিজ্ঞান ও প্রযুক্তি উদ্যোক্তা বেঞ্চমার্ক ট্যালেন্ট এবং 2020 জিয়াংসু উদ্ভাবন প্রতিভা হিসাবে স্বীকৃত
• বুদ্ধিবৃত্তিক সম্পত্তি:2টি আবিষ্কারের পেটেন্ট, 15টি ডিজাইনের পেটেন্ট এবং 16টি ইউটিলিটি মডেলের পেটেন্ট
• প্রমাণিত অংশীদারিত্ব:সানহুয়া, Danfoss, এবং Pankl এর সাথে দীর্ঘমেয়াদী সরবরাহ চুক্তি

অ্যাপ্লিকেশন কেস স্টাডি: বাণিজ্যিক অফিস টাওয়ার HVAC রেট্রোফিট

প্রকল্প:45-তলা বাণিজ্যিক অফিস টাওয়ার, সাংহাই সিবিডি

চ্যালেঞ্জ:2 মিলিয়ন বর্গফুট অফিস স্পেস পরিবেশনকারী 12টি ছাদের HVAC ইউনিট জুড়ে বার্ধক্যযুক্ত কনডেনসার হেডার প্রতিস্থাপন করার জন্য বিল্ডিং ম্যানেজমেন্ট প্রয়োজন। প্রয়োজনীয়তা অন্তর্ভুক্ত:

• বিদ্যমান চিলার পরিকাঠামোর সাথে ড্রপ-ইন সামঞ্জস্য
• ক্রমাগত অপারেশন অধীনে 20+ বছরের নকশা জীবন
• 8-সপ্তাহের ডেলিভারি টাইমলাইন ভাড়াটেদের ব্যাঘাত কমাতে

সমাধান:সাইনুপাওয়ার 480 কাস্টম বাণিজ্যিক HVAC সিস্টেম কনডেনসার হেডার পাইপ সরবরাহ করেছে:

• কাস্টম ডি-প্রোফাইল বিদ্যমান হেডার মাত্রার সাথে মিলে যায়
• 3003 উন্নত জারা প্রতিরোধের সঙ্গে খাদ
• দ্রুত 4-সপ্তাহের টুলিং + 3-সপ্তাহের উত্পাদন
• Cpk রিপোর্ট সহ 100% মাত্রিক পরিদর্শন

ফলাফল:

• শিডিউলের 1 সপ্তাহ আগে শিরোনাম বিতরণ করা হয়েছে
• ইনস্টলেশনের সময় শূন্য ফিটমেন্ট সমস্যা
• বিল্ডিং মালিক সিস্টেম COP-পরবর্তী ইনস্টলেশনে 8% উন্নতির কথা জানিয়েছেন
• পোর্টফোলিওতে 3টি অতিরিক্ত ভবনের জন্য সুরক্ষিত সরবরাহ চুক্তি

প্রায়শই জিজ্ঞাসিত প্রশ্ন: ডি-টাইপ কনডেনসার হেডার সোর্সিং এবং ইঞ্জিনিয়ারিং

কাস্টম কমার্শিয়াল HVAC সিস্টেম কনডেনসার হেডার পাইপগুলির জন্য সাধারণ লিড টাইম কী?

স্ট্যান্ডার্ড কাস্টম টুলিং ফ্যাব্রিকেশনে 4-6 সপ্তাহ সময় লাগে। টুলিং অনুমোদনের 1-2 সপ্তাহ পরে নমুনা উত্পাদন শুরু হয়।

ডি-টাইপ কনডেনসার হেডারের জন্য কোন অ্যালুমিনিয়াম অ্যালয় ব্যবহার করা হয়?

মূল সংকর ধাতুগুলির মধ্যে রয়েছে 3003, 3102, X362, 1100, 1197, এবং 1297৷ ক্ল্যাডিং অ্যালয়গুলির মধ্যে রয়েছে 4045, 4343, 4043 এবং 7072৷

ডি-টাইপ এবং রাউন্ড হেডার পাইপের মধ্যে পার্থক্য কি?

ডি-টাইপ পাইপগুলি বৃত্তাকার পাইপের তুলনায় উচ্চতর ফিনের যোগাযোগের ক্ষেত্র এবং আরও অভিন্ন রেফ্রিজারেন্ট বিতরণ সরবরাহ করে। ডি-আকৃতির সমতল বিভাগটি কনডেনসার ফিনের সাথে পৃষ্ঠ থেকে পৃষ্ঠের যোগাযোগ সক্ষম করে, তাপ স্থানান্তর দক্ষতা সর্বাধিক করে।

সাইনুপাওয়ার কি সার্টিফিকেশন ধারণ করে?

সাইনুপাওয়ার IATF 16949, ISO 9001:2015, ISO 14001:2015, এবং ISO 45001:2018 এর অধীনে প্রত্যয়িত।

বড় বাণিজ্যিক প্রকল্পের জন্য সিনুপাওয়ার কীভাবে ব্যাচ-টু-ব্যাচের ধারাবাহিকতা নিশ্চিত করে?

একটি IATF 16949 প্রত্যয়িত সুবিধা হিসাবে, আমরা সমস্ত জটিল মাত্রায় Cpk ≥ 1.67 বজায় রাখি। ইন-লাইন লেজার পরিমাপ পুরো উত্পাদন চলাকালীন প্রতি 0.5 মিটারে প্রাচীরের বেধ এবং বাইরের মাত্রা পরীক্ষা করে। হাজার হাজার ইউনিট জুড়ে সামঞ্জস্য নিশ্চিত করে, সমস্ত ডেটা লগ করা হয় এবং পৃথক ব্যাচগুলিতে সনাক্ত করা যায়।

জরুরী প্রতিস্থাপন আদেশের জন্য প্রধান সময় কি?

জরুরী বাণিজ্যিক HVAC প্রতিস্থাপনের জন্য, আমরা 3 সপ্তাহে (স্ট্যান্ডার্ড 4-6 সপ্তাহ) এবং 1 সপ্তাহের মধ্যে নমুনা উত্পাদন ত্বরান্বিত টুলিং ফ্যাব্রিকেশন অফার করি। নমুনা অনুমোদনের পর অবিলম্বে সম্পূর্ণ উত্পাদন শুরু হতে পারে। জরুরি পরিষেবার জন্য আমাদের বাণিজ্যিক বিক্রয় দলের সাথে যোগাযোগ করুন.

বাণিজ্যিক HVAC অ্যাপ্লিকেশনগুলিতে এই হেডারগুলির প্রত্যাশিত পরিষেবা জীবন কী?

আমাদের বাণিজ্যিক HVAC সিস্টেম কনডেনসার হেডার পাইপগুলি বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে 20+ বছরের একটানা পরিষেবার জন্য ডিজাইন করা হয়েছে। আমরা ত্বরিত থার্মাল সাইক্লিং পরীক্ষা এবং জারা প্রতিরোধের পরীক্ষার মাধ্যমে এটিকে যাচাই করি। দেয়ালের বেধ চাপ এবং তাপীয় ক্লান্তির বিরুদ্ধে নিরাপত্তা মার্জিন দিয়ে ডিজাইন করা হয়েছে।
