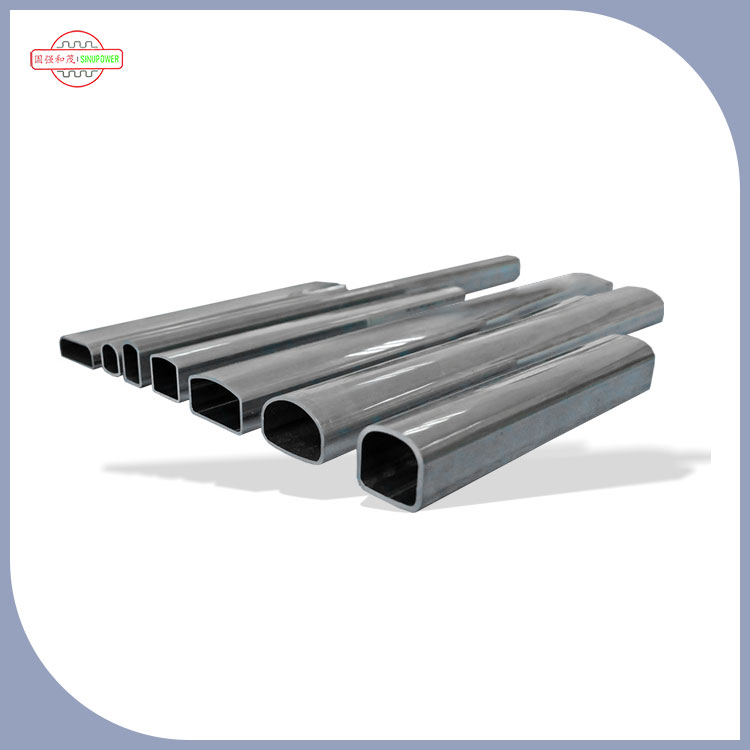

সমান্তরাল ফ্লো কনডেনসারের জন্য একটি মাথা পাইপের প্রধান পাইপ (সাধারণত "বহুগুণ" বা "প্রধান পাইপ" হিসাবে পরিচিত) এর অন্যতম মূল কাঠামোগত উপাদান, যা সরাসরি তাপ স্থানান্তর দক্ষতা, সিস্টেমের স্থিতিশীলতা এবং কনডেনসারের অপারেশনাল নির্ভরযোগ্যতা নির্ধারণ করে। এর ভূমিকা চারটি মূল মাত্রা থেকে প্রসারিত করা যেতে পারে: মাঝারি বিতরণ/সংগ্রহ, কাঠামোগত সহায়তা, চাপ ভারসাম্য এবং তাপ বিনিময় সহায়তা, নিম্নরূপ:
1 、কোর ফাংশন: তাপ বিনিময় দক্ষতা নিশ্চিত করতে সঠিকভাবে বরাদ্দ এবং রেফ্রিজারেন্ট সংগ্রহ করুন
এটি একজন সুপারভাইজারের সবচেয়ে গুরুত্বপূর্ণ ভূমিকা। সমান্তরাল ফ্লো কনডেনসারের মূল তাপ এক্সচেঞ্জ ইউনিটটি হ'ল "প্রধান পাইপ+ফ্ল্যাট টিউব+ফিনস", যেখানে মূল পাইপটি একটি ইনলেট মেইন পাইপ এবং একটি আউটলেট প্রধান পাইপে বিভক্ত, যা দক্ষ রেফ্রিজারেন্ট প্রবাহ অর্জনের জন্য একসাথে কাজ করে:
প্রবেশ সুপারভাইজার: সমানভাবে রেফ্রিজারেন্ট বিতরণ করুন
উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের বায়বীয় রেফ্রিজারেন্ট সংক্ষেপক থেকে স্রাব করা প্রথমে ইনলেট মেইন পাইপে প্রবেশ করে। তত্ত্বাবধায়ক অভ্যন্তরীণভাবে "ডাইভার্সন হোল" বা "ডাইভার্সন স্ট্রাকচার" এর মাধ্যমে কয়েক ডজন সমান্তরাল ফ্ল্যাট টিউবগুলিতে সমানভাবে রেফ্রিজারেন্ট বিতরণ করবেন (ফ্ল্যাট টিউবগুলি এয়ারের সাথে তাপ বিনিময় করার জন্য রেফ্রিজারেন্টের প্রধান চ্যানেল)।
যদি বিতরণ অসম হয় তবে কিছু ফ্ল্যাট টিউবগুলি অতিরিক্ত রেফ্রিজারেন্টের কারণে "তাপ স্যাচুরেটেড" হয়ে উঠতে পারে, অন্যরা অপর্যাপ্ত রেফ্রিজারেন্টের কারণে "খালি টিউব" হয়ে উঠতে পারে, সরাসরি কনডেনসারের সামগ্রিক তাপ স্থানান্তর দক্ষতা হ্রাস করে এবং এমনকি সিস্টেমে উচ্চ চাপের অ্যালার্ম সৃষ্টি করে।
রফতানি সুপারভাইজার: রেফ্রিজারেন্ট সংগ্রহ করুন এবং গাইড করুন
ফ্ল্যাট টিউবে বাহ্যিক ঠান্ডা বাতাসের সাথে তাপ এক্সচেঞ্জ শেষ করার পরে, রেফ্রিজারেন্ট একটি "বায়বীয়" অবস্থা থেকে একটি "গ্যাস-তরল মিশ্রণ" বা "তরল" রাজ্যে সংশ্লেষ করে এবং তারপরে মূল আউটলেট পাইপে প্রবাহিত হয়। সুপারভাইজার ফ্ল্যাট টিউবগুলিতে সমস্ত রেফ্রিজারেন্ট সংগ্রহ করে এবং রেফ্রিজারেশন চক্রের পরবর্তী পর্যায়ে সম্পূর্ণ করতে আউটলেট পাইপলাইনের মাধ্যমে থ্রোটলিং ডিভাইসে (যেমন একটি এক্সপেনশন ভালভ) প্রেরণ করে।
রফতানি সুপারভাইজার একটি "তরল জমে থাকা কাঠামো" (যেমন নীচে খাঁজ) ব্যবহার করবে যাতে তরল রেফ্রিজারেন্ট প্রথমে প্রবাহিত হয় এবং থ্রোটলিং ডিভাইসে বায়বীয় রেফ্রিজারেন্টের প্রবেশ হ্রাস করে তা নিশ্চিত করতে (থ্রোটলিং দক্ষতা হ্রাস এড়াতে)।
2 、কাঠামোগত সমর্থন: সামগ্রিক স্থিতিশীলতা নিশ্চিত করতে স্থির তাপ এক্সচেঞ্জ ইউনিট
সমান্তরাল ফ্লো কনডেনসারের ফ্ল্যাট টিউব এবং ফিনগুলি একটি অনমনীয় পুরো গঠনের জন্য মূল পাইপ দ্বারা স্থির করা দরকার:
সুপারভাইজাররা সাধারণত উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ উপাদান (লাইটওয়েট, ভাল তাপ পরিবাহিতা) ব্যবহার করেন, যা "যান্ত্রিক সম্প্রসারণ" বা "ব্রেজিং" প্রক্রিয়াগুলির মাধ্যমে ফ্ল্যাট পাইপগুলির সাথে দৃ ly ়ভাবে সংযুক্ত থাকে। এটি কেবল রেফ্রিজারেন্টের উচ্চ চাপ (সাধারণত 1.5-3.0 এমপিএ) সহ্য করতে পারে না, তবে বাহ্যিক প্রভাব যেমন যানবাহন ড্রাইভিং এবং সরঞ্জামের কম্পনের প্রতিরোধ করতে পারে।
যদি কোনও স্থির সুপারভাইজার না থাকে তবে অসম চাপের কারণে কয়েক ডজন পাতলা ফ্ল্যাট টিউবগুলি ভেঙে যাবে, যার ফলে রেফ্রিজারেন্ট ফুটো হবে এবং সরাসরি কনডেনসারকে ক্ষতিগ্রস্থ করবে।
3 、চাপ ভারসাম্য: সিস্টেম সুরক্ষা সুরক্ষার জন্য বাফার রেফ্রিজারেন্টের ওঠানামা
রেফ্রিজারেশন সিস্টেমের ক্রিয়াকলাপের সময়, সংক্ষেপক স্টার্ট স্টপ স্টপ এবং পরিবেষ্টিত তাপমাত্রায় পরিবর্তনের মতো কাজের অবস্থার কারণে রেফ্রিজারেন্টের চাপ ওঠানামা করতে পারে। প্রধান পাইপ নিম্নলিখিত পদ্ধতির মাধ্যমে চাপকে বাফার করতে পারে:
ভলিউম বাফার: মূল পাইপটির ভিতরে একটি নির্দিষ্ট ভলিউম রয়েছে, যা অস্থায়ীভাবে হঠাৎ চাপের উত্থানের কারণে "অতিরিক্ত" রেফ্রিজারেন্টকে সামঞ্জস্য করতে পারে, তাত্ক্ষণিকভাবে সুরক্ষা প্রান্তিকের চেয়ে বেশি সিস্টেমের চাপ এড়ানো (যেমন যখন সংক্ষেপক স্রাবের চাপ খুব বেশি থাকে, মূল পাইপটি ফ্ল্যাট পাইপের উপর উচ্চ চাপের প্রভাব হ্রাস করতে পারে)।
গ্যাস তরল বিচ্ছেদ সহায়তা: আউটলেট প্রধান পাইপে, বায়বীয় রেফ্রিজারেন্ট কম ঘনত্বের কারণে মূল পাইপের উপরের অংশে জমা হবে, যখন তরল রেফ্রিজারেন্ট উচ্চ ঘনত্বের কারণে নীচের অংশে জমা হবে। মূল পাইপের "উপরের এবং নিম্ন স্তরযুক্ত" কাঠামো গ্যাস এবং তরলকে পৃথক করতে সহায়তা করতে পারে, "তরল হাতুড়ি" এর ঝুঁকি হ্রাস করে (যদি তরল রেফ্রিজারেন্ট সরাসরি সংক্ষেপকটিতে প্রবেশ করে তবে এটি সংক্ষেপককে ক্ষতি করতে পারে)।
4 、তাপ বিনিময় সহায়তা: স্থানীয় তাপ প্রতিরোধ ক্ষমতা হ্রাস করে এবং সামগ্রিক তাপ স্থানান্তর দক্ষতা উন্নত করে
যদিও সুপারভাইজার প্রধান তাপ বিনিময় উপাদান নয়, তারা উপাদান এবং কাঠামোগত নকশার মাধ্যমে হিট এক্সচেঞ্জে সহায়তা করতে পারে:
উপাদান তাপীয় পরিবাহিতা: মূল পাইপের জন্য ব্যবহৃত অ্যালুমিনিয়াম খাদটিতে প্রায় 200W/(এম · কে) এর তাপীয় পরিবাহিতা রয়েছে যা সাধারণ ইস্পাত উপাদানের চেয়ে অনেক বেশি। এটি ফ্ল্যাট পাইপ দ্বারা বাতাসে স্থানান্তরিত তাপকে আরও ছড়িয়ে দিতে পারে, স্থানীয় তাপ জমে হ্রাস করে (যেমন ইনলেট মেইন পাইপের নিকটবর্তী তাপমাত্রা যখন উচ্চ থাকে, মূল পাইপটি অতিরিক্ত তাপমাত্রার পার্থক্যের কারণে ফ্ল্যাট পাইপ এবং মূল পাইপের মধ্যে সংযোগে ক্র্যাকিং এড়াতে তাপ অপচয়কে সহায়তা করতে পারে)।
স্ট্রাকচারাল অপ্টিমাইজেশন: মূল পাইপগুলির বাইরের দেয়ালগুলির কয়েকটি "মাইক্রো ফিনস" বা "খাঁজ" দিয়ে বাতাসের সাথে যোগাযোগের ক্ষেত্র বাড়ানোর জন্য ডিজাইন করা হবে, পরোক্ষভাবে তাপ অপচয় হ্রাস দক্ষতা উন্নত করে (বিশেষত যানবাহন শীতাতপ নিয়ন্ত্রণের মতো কমপ্যাক্ট স্পেসে, এই নকশাটি অপর্যাপ্ত তাপ বিনিময় অঞ্চলের সমস্যার জন্য ক্ষতিপূরণ দিতে পারে)।
