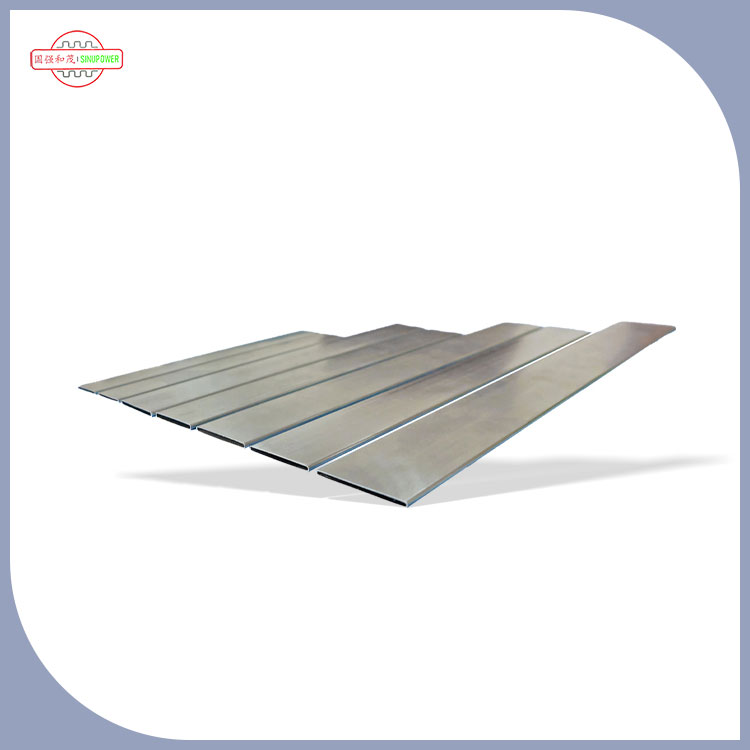

হিটার কোরগুলির জন্য ওয়েল্ডিং বি-টাইপ পাইপগুলির জন্য ld ালাই প্রক্রিয়াটিতে সাধারণত নিম্নলিখিত পদক্ষেপগুলি অন্তর্ভুক্ত থাকে:
1.ওয়েল্ডিং প্রস্তুতি
উপাদান পরিষ্কার: বি-টাইপ পাইপের পৃষ্ঠ থেকে তেলের দাগ, মরিচা, অমেধ্য এবং অন্যান্য দূষকগুলি সরানোর জন্য স্টেইনলেস স্টিলের তারের ব্রাশ, ফাইল এবং অন্যান্য সরঞ্জামগুলি ব্যবহার করুন যেমন পাইপের প্রান্ত এবং শিরোনামের মধ্যে সংযোগ একটি ধাতব দীপ্তি প্রকাশ করে। যদি প্রয়োজন হয় তবে অ্যাসিটোনের মতো জৈব দ্রাবকগুলি আরও তেল অপসারণ করতে ব্যবহার করা যেতে পারে।
ওয়েল্ডিং উপাদান নির্বাচন: বি-টাইপ পাইপের উপাদানের উপর ভিত্তি করে উপযুক্ত ld ালাই উপাদান চয়ন করুন। উদাহরণস্বরূপ, যদি এটি কার্বন ইস্পাত উপাদান দিয়ে তৈরি একটি বি-টাইপ পাইপ হয় তবে E4303 এর মতো কার্বন ইস্পাত ওয়েল্ডিং রডগুলি নির্বাচন করা যেতে পারে; যদি এটি স্টেইনলেস স্টিলের উপাদান দিয়ে তৈরি হয় তবে E308-16 এর মতো স্টেইনলেস স্টিলের ওয়েল্ডিং রডগুলি নির্বাচন করা উচিত।
ওয়েল্ডিং সরঞ্জাম ডিবাগিং: ওয়েল্ডিং সরঞ্জামগুলি সাধারণত চলমান কিনা তা পরীক্ষা করে দেখুন, ওয়েল্ডিং কারেন্ট, ভোল্টেজ এবং অন্যান্য পরামিতিগুলি সামঞ্জস্য করুন। আর্ক ওয়েল্ডিং সরঞ্জামগুলির জন্য, গ্যাস প্রবাহের হার উপযুক্ত এবং আর্গন গ্যাসের বিশুদ্ধতা 99.97%এর উপরে রয়েছে তা নিশ্চিত করা প্রয়োজন।
খাঁজ প্রক্রিয়াজাতকরণ: বি-টাইপ পাইপের ব্যাস এবং প্রাচীরের বেধের উপর ভিত্তি করে উপযুক্ত খাঁজ ফর্ম যেমন ভি-আকৃতির খাঁজ নির্বাচন করুন। খাঁজ কোণ, ভোঁতা প্রান্ত এবং যৌথ ছাড়পত্রের মাত্রাগুলি ld ালাই প্রক্রিয়া প্রয়োজনীয়তা পূরণ করা উচিত। সাধারণত, খাঁজ পৃষ্ঠের কোণটি 60 ° ± 5 °, ভোঁতা প্রান্তটি 0-2 মিমি এবং যৌথ ছাড়পত্র 2-4 মিমি হয়।
পজিশনিং ওয়েল্ডিং: সঠিক অবস্থান নিশ্চিত করতে শিরোনামগুলির মতো উপাদানগুলির সাথে বি-টাইপ পাইপটি একত্র করুন। পজিশনিং ওয়েল্ডিং দ্বারা স্থির, পাইপ ব্যাসের উপর নির্ভর করে পজিশনিং ওয়েল্ডগুলির দৈর্ঘ্য এবং পরিমাণ পরিবর্তিত হয়। যখন পাইপের ব্যাসটি 100 মিমি এর চেয়ে কম বা সমান হয়, তখন পজিশনিং ওয়েল্ডগুলির দৈর্ঘ্য 5-10 মিমি হওয়া উচিত এবং 3 টির চেয়ে কম অবস্থানের ওয়েল্ড হওয়া উচিত নয়; যখন পাইপের ব্যাসটি 100 মিমি এর চেয়ে বেশি হয়, পজিশনিং ওয়েল্ডের দৈর্ঘ্য 15 মিমি এর চেয়ে বেশি হওয়া উচিত।
2.ওয়েল্ডিং অপারেশন
নীচে ld ালাই: খাঁজের পৃষ্ঠের উপর একটি চাপ শুরু করুন, তারপরে ধোঁয়াশা প্রান্তটি গলে যাওয়ার পরে ওয়েল্ড সীম বরাবর তোরণটি আনুন এবং ld ালাই করুন। ওয়েল্ডিংয়ের জন্য আর্ক ব্রেকিং পদ্ধতি বা অবিচ্ছিন্ন চাপ পদ্ধতি ব্যবহার করে, গলিত পুলের আকার এবং ব্রেকডাউন পরিস্থিতি পর্যবেক্ষণে মনোযোগ দিন, ওয়েল্ডের মূলে ভাল ফিউশন নিশ্চিত করতে, অসম্পূর্ণ অনুপ্রবেশ বা স্ল্যাগ অন্তর্ভুক্তির মতো ত্রুটি ছাড়াই।
ওয়েল্ডিং পূরণ করুন: বেস ld ালাই শেষ হওয়ার পরে, পূরণ ওয়েল্ডিং সম্পাদিত হয়। একক বা মাল্টি পাস ওয়েল্ডিং নির্দিষ্ট পরিস্থিতি অনুযায়ী ব্যবহার করা যেতে পারে এবং অবিচ্ছিন্ন আর্ক ওয়েল্ডিং ব্যবহার করা যেতে পারে। স্ট্রিপ পরিবহন পদ্ধতিটি ক্রিসেন্ট বা সোথুথ সুইং ব্যবহার করতে পারে এবং প্রশস্ততা স্তর দ্বারা স্তর বাড়ানো উচিত। ওয়েল্ড সিমের প্রস্থ এবং উচ্চতা নিশ্চিত করতে খাঁজের উভয় পক্ষের সামান্য বিরতি দেওয়া এবং ওয়েল্ড জপমালাগুলির মধ্যে খাঁজগুলি দ্বারা সৃষ্ট স্ল্যাগ অন্তর্ভুক্তি এড়াতে গুরুত্বপূর্ণ।
আচ্ছাদন ld ালাই: ওয়েল্ডিংটি covering েকে দেওয়ার সময়, গলিত পুলের অভিন্ন আকার এবং আকার বজায় রাখতে ব্যবহৃত স্রোতটি কিছুটা ছোট হওয়া উচিত। ওয়েল্ডিং রড এবং ld ালাইয়ের দিকের মধ্যবর্তী কোণটি প্রায় 75 at এ রাখা উচিত ° যখন ld ালাই রডটি খাঁজের প্রান্তে দোলায়, তখন এটি সংক্ষিপ্তভাবে বিরতি দেওয়া উচিত।
3.ওয়েল্ড চিকিত্সা পোস্ট
ওয়েল্ড ক্লিনিং: ওয়েল্ডিং শেষ হওয়ার পরে, তাত্ক্ষণিকভাবে ওয়েল্ডের পৃষ্ঠটি স্ল্যাগ এবং স্প্ল্যাশগুলির মতো অমেধ্য থেকে পরিষ্কার করুন, তারের ব্রাশ এবং পরিষ্কার করার জন্য গ্রাইন্ডিং মেশিনগুলির মতো সরঞ্জাম ব্যবহার করে।
উপস্থিতি পরিদর্শন: ওয়েল্ডের উপস্থিতি প্রয়োজনীয়তা পূরণ করে কিনা তা পরীক্ষা করে দেখুন। ওয়েল্ডটি অভিন্ন, মসৃণ এবং ত্রুটিগুলি যেমন ছিদ্র, ফাটল, আন্ডার কাটিং এবং ফিউশনের অভাব থেকে মুক্ত হওয়া উচিত। ওয়েল্ডের অতিরিক্ত উচ্চতা নির্দিষ্ট পরিসরের মধ্যে হওয়া উচিত, সাধারণত 0-2 মিমি এবং স্থানীয়ভাবে 3 মিমি এর চেয়ে বেশি নয়। কভার ওয়েল্ডের প্রস্থটি খাঁজ খোলার প্রতিটি পাশে 0.5-2.0 মিমি প্রশস্ত হওয়া উচিত।
অ -ধ্বংসাত্মক পরীক্ষা: প্রাসঙ্গিক মান এবং প্রয়োজনীয়তা অনুসারে, ওয়েল্ডগুলির মধ্যে ত্রুটিগুলি পরীক্ষা করার জন্য চৌম্বকীয় কণা পরীক্ষা, অনুপ্রবেশ পরীক্ষা বা অতিস্বনক পরীক্ষার মতো ওয়েল্ডগুলিতে অ-ধ্বংসাত্মক পরীক্ষা করা হয়।
তাপ চিকিত্সা: যদি বি-টাইপ পাইপের উপাদানগুলি উচ্চ অ্যালো স্টিল বা অন্যান্য উপকরণ যা ld ালাইয়ের চাপের ঝুঁকিতে থাকে বা ld ালাই প্রক্রিয়াটির জন্য তাপের চিকিত্সার প্রয়োজন হয় তবে ওয়েল্ড সিউমের তাপ চিকিত্সা করা দরকার যেমন টেম্পারিং, স্বাভাবিককরণ ইত্যাদি, ওয়েল্ডিং স্ট্রেসকে উন্নত করতে এবং ওয়েল্ড সিমের যান্ত্রিক বৈশিষ্ট্যগুলি উন্নত করতে হবে।
