নিবন্ধ সারাংশ

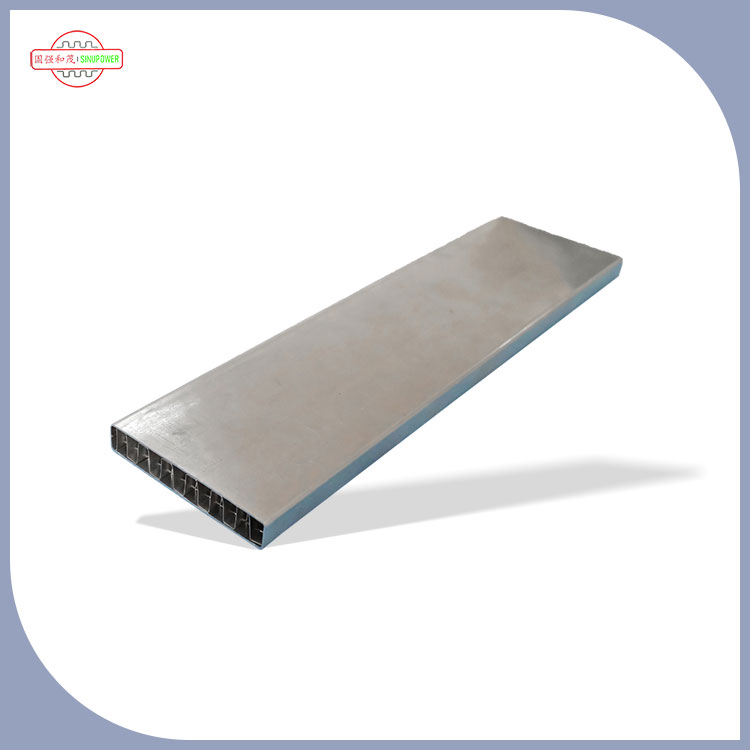

আয়তক্ষেত্রাকার টিউবএকটি সহজ কারণে আরও আধুনিক হিট এক্সচেঞ্জার এবং তাপীয় সিস্টেমে প্রদর্শিত হচ্ছে: তারা শক্ত স্থানগুলিতে শক্তিশালী তাপ স্থানান্তর কার্য সম্পাদন করতে পারে যখন ইঞ্জিনিয়ারদের বায়ুপ্রবাহ, চাপ হ্রাস এবং কয়েল জ্যামিতি নিয়ন্ত্রণ করতে সহায়তা করে। আয়তক্ষেত্রাকার টিউবগুলি কোথায় বোঝা যায়, কোন ব্যথার পয়েন্টগুলি তারা ঠিক করে (এবং কোনগুলি সেগুলি করে না), কীভাবে সেগুলি সঠিকভাবে নির্দিষ্ট করতে হয় এবং ব্যয়বহুল চমক এড়াতে আপনার কোন গুণমানের পরীক্ষা করা উচিত তা এই নিবন্ধটি ভেঙে দেয়। এছাড়াও আপনি একটি ব্যবহারিক তুলনা টেবিল, নির্বাচনের চেকলিস্ট এবং একটি FAQ বিভাগ পাবেন যা আপনি আপনার দলের সাথে ভাগ করতে পারেন।
আপনি যদি হিট এক্সচেঞ্জার টিউবিং সোর্স করছেন, তাহলে সম্ভাবনা হল আপনি সাধারণভাবে "টিউব" এর উপর ঘুম হারাচ্ছেন না—আপনি ঘুম হারাচ্ছেন যে টিউবগুলি ভাঙতে পারে: পারফরম্যান্স লক্ষ্যমাত্রা, সমাবেশের ফলন এবং বিতরণের সময়সূচী। এখানে ব্যথার পয়েন্টগুলি যা বারবার প্রদর্শিত হয়:
আয়তক্ষেত্রাকার টিউবগুলি যাদুকরীভাবে এই সমস্যাগুলির প্রত্যেকটির সমাধান করবে না, কিন্তু যখন সেগুলিকে সঠিক কাজের জন্য বেছে নেওয়া হয় - এবং সঠিকভাবে নির্দিষ্ট করা হয় - তখন তারা একসাথে বেশ কয়েকটি সমস্যা কমাতে পারে৷
আয়তক্ষেত্রাকার টিউবগুলি প্রবাহ চ্যানেলের জ্যামিতি এবং পাখনা বা প্লেটের সাথে টিউবের ইন্টারফেসের উপায় পরিবর্তন করে। আপনি ব্যবহারিক প্রভাব দেখতে না পাওয়া পর্যন্ত এটি একাডেমিক শোনাচ্ছে:
সংক্ষেপে: যখন বৃত্তাকার টিউবগুলি আপনার প্রয়োজনীয় কম্প্যাক্টনেস, অ্যাসেম্বলি ফিট এবং থার্মাল পারফরম্যান্সের সমন্বয় সরবরাহ করতে পারে না তখন প্রোফাইল আপনাকে টানতে আরেকটি লিভার দেয়।
আয়তক্ষেত্রাকার টিউবগুলি বিশেষভাবে আকর্ষণীয় হয় যখন নকশাটি সীমাবদ্ধ থাকে বা যখন বাতাসের দিকটি সত্য বাধা হয়ে থাকে। সাধারণ ব্যবহারের ক্ষেত্রে অন্তর্ভুক্ত:
টিপ: আপনার ডিজাইন টিম যদি "আমাদের আরও ক্ষমতার প্রয়োজন কিন্তু আমরা কুণ্ডলী বাড়াতে পারি না" নিয়ে লড়াই চালিয়ে যেতে থাকে তবে এটি সাধারণত যেখানে আয়তক্ষেত্রাকার প্রোফাইলগুলি কথোপকথনে প্রবেশ করে।
আসুন সিদ্ধান্তটি বাস্তবসম্মত করি। এখানে একটি তুলনা সারণী রয়েছে যা সংগ্রহ এবং প্রকৌশল প্রাথমিক পর্যায়ে ব্যবহার করতে পারে:
| ডিসিশন ফ্যাক্টর | আয়তক্ষেত্রাকার টিউব | গোলাকার টিউব |
|---|---|---|
| স্থান ব্যবহার | কম্প্যাক্ট লেআউটে প্রায়ই শক্তিশালী; নির্দিষ্ট জ্যামিতিতে স্ট্যাক করা সহজ | নির্ভরযোগ্য, কিন্তু আঁটসাঁট, আয়তক্ষেত্রাকার খামে স্থান নষ্ট করতে পারে |
| ফিন ইন্টারফেস সম্ভাব্য | পাখনার নকশার সাথে মিলে গেলে ফ্ল্যাট দিকগুলি সামঞ্জস্যপূর্ণ যোগাযোগ অর্জনে সহায়তা করতে পারে | সাধারণ মান; পাখনা টুলিং ব্যাপকভাবে উপলব্ধ |
| সমাবেশ প্রান্তিককরণ | প্রোফাইল ঘূর্ণন কমাতে এবং পুনরাবৃত্তিযোগ্য অবস্থান উন্নত করতে পারে | ঘূর্ণন সহজাতভাবে সীমাবদ্ধ নয় যদি না ফিক্সচার এটি প্রয়োগ করে |
| সাপ্লাই চেইন প্রাপ্যতা | বিশেষ নির্মাতাদের সাথে সেরা; সক্ষমতা এবং সহনশীলতা নিশ্চিত করুন | বিস্তৃত প্রাপ্যতা; অনেক সরবরাহকারী |
| স্পেসিফিকেশন সংবেদনশীলতা | উচ্চতর—কোণা, ব্যাসার্ধ, বা প্রাচীরের ছোট পরিবর্তনগুলি আরও গুরুত্বপূর্ণ হতে পারে | নিম্ন-মান এবং বিনিময়যোগ্যতা সাধারণ |
| খরচ অনুমানযোগ্যতা | আয়তনে প্রতিযোগিতামূলক হতে পারে; খাদ, প্রক্রিয়া এবং সহনশীলতার উপর নির্ভর করে | পণ্য স্কেলের কারণে প্রায়ই অনুমানযোগ্য |
যখন একটি সিস্টেম কম পারফর্ম করে, দলগুলি প্রায়শই প্রথমে "টিউব আকৃতি" কে দোষ দেয়। বাস্তবে, কর্মক্ষমতা মুষ্টিমেয় ভেরিয়েবলের উপর নির্ভর করে যা আপনি নিয়ন্ত্রণ করতে পারেন। আপনি যদি আয়তক্ষেত্রাকার টিউবগুলি মূল্যায়ন করছেন, তাহলে এইগুলিতে ফোকাস করুন:
সেরা প্রকল্পগুলি আয়তক্ষেত্রাকার টিউবগুলিকে একটি সিস্টেমের অংশ হিসাবে বিবেচনা করে: টিউব + ফিন + জয়েনিং পদ্ধতি + অপারেটিং শর্ত। যেখান থেকে জয় আসে।
বেশিরভাগ সোর্সিং সমস্যাগুলি ঘটে কারণ টিউব স্পেকটি উদ্ধৃতির জন্য "যথেষ্ট কাছাকাছি" কিন্তু উত্পাদনের জন্য যথেষ্ট সুনির্দিষ্ট নয়। পুনরায় উদ্ধৃতি, বিলম্ব এবং অমিল রোধ করতে এই চেকলিস্টটি ব্যবহার করুন:
প্রকিউরমেন্ট টিপ: ইঞ্জিনিয়ারিংকে "সমালোচনা-থেকে-অ্যাসেম্বলি" তালিকা প্রদান করতে বলুন। যদি একটি সহনশীলতা ফিন সন্নিবেশ, ব্রেজিং ফাঁক, বা ফিক্সচার ফিটকে প্রভাবিত করে, তবে এটি ক্রয়ের বৈশিষ্ট্যের অন্তর্গত - অভ্যন্তরীণ অঙ্কনে সমাহিত নয়।
আয়তক্ষেত্রাকার টিউবগুলি প্রায়শই ব্যবহৃত হয় যেখানে নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা গুরুত্বপূর্ণ। এখানে মানের পরীক্ষা রয়েছে যা আপনাকে লাইন স্টপেজ এবং লিক ব্যর্থতা থেকে রক্ষা করে:
যদি আপনার প্রকল্পের ব্যর্থতার উচ্চ ব্যয় (রেফ্রিজারেন্ট, বিপজ্জনক মিডিয়া, হার্ড-টু-অ্যাক্সেস ইনস্টলেশন) থাকে, তাহলে মানসম্পন্ন ডকুমেন্টেশনকে একটি প্রয়োজনীয়তা হিসাবে বিবেচনা করুন - এটি "খুব ভালো" নয়।
এমনকি যদি আয়তক্ষেত্রাকার টিউবগুলি কাগজে নিখুঁত হয়, তবুও সরবরাহ চেইন ঘর্ষণের কারণে একটি প্রকল্প ব্যর্থ হতে পারে। ঝুঁকি কমানোর কয়েকটি ব্যবহারিক উপায়:
ধারাবাহিকতা পরিপূর্ণতার চেয়ে বেশি গুরুত্বপূর্ণ। একটি টিউব যেটি একটি ব্যাচে "নিখুঁত" এবং পরেরটিতে কিছুটা আলাদা তা একটি টিউবের চেয়ে খারাপ যা ধারাবাহিকভাবে একটি সু-সংজ্ঞায়িত সহনশীলতা উইন্ডোর মধ্যে থাকে।
আপনি যদি তাপ স্থানান্তর অ্যাপ্লিকেশনগুলির জন্য আয়তক্ষেত্রাকার টিউবগুলি সোর্স করছেন, তবে তাপীয় সমাবেশগুলি বোঝে এমন একটি প্রস্তুতকারকের সাথে কাজ করা আপনার জীবনকে সহজ করে তোলে - কারণ তারা জানে যে উত্পাদনে আসলে কী ভুল হয়: ফিন ফিট, ব্রেজিং সামঞ্জস্য, মাত্রিক ড্রিফট, ট্রানজিট বিকৃতি এবং ডকুমেন্টেশন ফাঁক।
সাইনুপাওয়ার হিট ট্রান্সফার টিউবস চাংশু লিমিটেড।তাপ স্থানান্তর টিউব সমাধানগুলিতে ফোকাস করে, যার মধ্যে তাপীয় সরঞ্জাম এবং কয়েল-স্টাইল অ্যাপ্লিকেশনের জন্য ডিজাইন করা আয়তক্ষেত্রাকার টিউবগুলি সহ। একটি বিশেষ সরবরাহকারীর সাথে অংশীদারিত্ব করার সুবিধাটি কেবলমাত্র "আপনি এটি করতে পারেন" নয়, তবে উত্পাদন চক্র জুড়ে "আপনি কি এটিকে সামঞ্জস্যপূর্ণ রাখতে পারেন" - আপনার স্পেসিফিকেশন, পরিদর্শন প্রত্যাশা এবং বিতরণের ছন্দকে সমর্থন করার সময়।
তাদের আপনার অঙ্কন, অপারেটিং শর্তাবলী এবং আপনার সমাবেশের সীমাবদ্ধতাগুলি আনুন (বিশেষত সহনশীলতা যা ফিন সন্নিবেশ এবং যোগদানকে প্রভাবিত করে)। কার্যকরী প্রয়োজনীয়তা যত পরিষ্কার হবে, তত দ্রুত আপনি একটি স্থিতিশীল টিউব ডিজাইনে একত্রিত হতে পারবেন যা পরে আপনার প্রোডাকশন টিমকে অবাক করে না।
প্রশ্নঃ আয়তক্ষেত্রাকার টিউব কি সবসময় গোলাকার টিউবের চেয়ে বেশি কার্যকরী হয়?
উত্তর: স্বয়ংক্রিয়ভাবে নয়। পারফরম্যান্স সম্পূর্ণ ডিজাইনের উপর নির্ভর করে—বায়ুপ্রবাহ, পাখনার জ্যামিতি, অভ্যন্তরীণ প্রবাহ, দেয়ালের বেধ এবং যোগদানের গুণমান। আয়তক্ষেত্রাকার টিউবগুলি একটি শক্তিশালী বিকল্প হতে পারে যখন আপনার কমপ্যাক্ট বিন্যাস বা সমাবেশ সারিবদ্ধকরণের আরও ভাল নিয়ন্ত্রণের প্রয়োজন হয়।
প্রশ্ন: আয়তক্ষেত্রাকার টিউবগুলির সাথে সবচেয়ে বড় সোর্সিং ভুল কী?
উত্তর: অস্পষ্ট সহনশীলতা। যদি প্রস্থ/উচ্চতা, মোচড়, কোণার বিবরণ, বা পৃষ্ঠের অবস্থা সংজ্ঞায়িত করা না থাকে, তাহলে আপনি এমন টিউব পেতে পারেন যা "উদ্ধৃতি পূরণ করে" কিন্তু সমাবেশে ব্যর্থ হয়।
প্রশ্ন: আয়তক্ষেত্রাকার টিউবগুলি কি চাপ হ্রাস বাড়ায়?
উত্তর: তারা পারে, অভ্যন্তরীণ জ্যামিতি এবং প্রবাহের অবস্থার উপর নির্ভর করে। সঠিক নকশা চাপ কমে যাওয়া এবং তাপ স্থানান্তরের মধ্যে ভারসাম্য আনতে পারে, তবে শুধুমাত্র আকৃতির উপর ভিত্তি করে অনুমান করার পরিবর্তে আপনার সিস্টেম লক্ষ্যগুলি (ফ্যান পাওয়ার বা পাম্প পাওয়ার) মূল্যায়ন করা উচিত।
প্রশ্ন: ব্রেজিং বা যোগদানের সমস্যাগুলি এড়াতে আমার সরবরাহকারীকে কী বলা উচিত?
উত্তর: যোগদানের পদ্ধতি (ব্রেজিং, ঢালাই, যান্ত্রিক সম্প্রসারণ, ইত্যাদি), প্রয়োজনীয় পৃষ্ঠের পরিচ্ছন্নতা এবং ফাঁক নিয়ন্ত্রণকে প্রভাবিত করে এমন কোনো গুরুত্বপূর্ণ মাত্রা শেয়ার করুন। নির্ভরযোগ্যতার সাথে যোগদান করা দলগুলোর প্রত্যাশার চেয়ে প্রায়শই পরিচ্ছন্নতা এবং ধারাবাহিকতার প্রতি বেশি সংবেদনশীল।
প্রশ্ন: আমার আবেদনটি আয়তক্ষেত্রাকার টিউবের জন্য উপযুক্ত কিনা তা আমি কীভাবে জানব?
উত্তর: আপনি যদি স্থান দ্বারা সীমাবদ্ধ হন, পাখনার যোগাযোগের সামঞ্জস্যের সাথে লড়াই করছেন, বা সমাবেশের পরিবর্তনশীলতা কমানোর চেষ্টা করছেন, তাহলে আয়তক্ষেত্রাকার টিউবগুলি মূল্যায়ন করার মতো। সর্বোত্তম পরবর্তী ধাপ হল আপনার বাস্তব কয়েল জ্যামিতি ব্যবহার করে প্রোটোটাইপ বা সিমুলেশন ফলাফল তুলনা করা।
আপনি যদি একটি নতুন হিট এক্সচেঞ্জার ডিজাইনের জন্য আয়তক্ষেত্রাকার টিউবগুলির মূল্যায়ন করছেন—অথবা আপনি একটি বিদ্যমান কুণ্ডলী ঠিক করার চেষ্টা করছেন যা খারাপ পারফর্ম করছে না—তাহলে "যথেষ্ট কাছাকাছি" স্পেসিক্সে জুয়া খেলবেন না। আপনার মাত্রা, সহনশীলতা, কাজের অবস্থা এবং যোগদানের পদ্ধতি টেবিলে আনুন এবং একটি টিউব ডিজাইনে সারিবদ্ধ করুন যাতে আপনার উত্পাদন লাইন ধারাবাহিকভাবে চলতে পারে।
একটি দ্রুত, ক্লিনার উদ্ধৃতি প্রক্রিয়া এবং ট্রায়াল বিল্ডে কম চমক চান?আমাদের সাথে যোগাযোগ করুনএবং আপনার অঙ্কন এবং আবেদনের বিশদ ভাগ করুন-আপনার ভবিষ্যত স্ব (এবং আপনার উত্পাদন দল) আপনাকে ধন্যবাদ জানাবে।
