আপনি যদি কখনও আপনার রেডিয়েটর কোর বেধ (বা আপনার BOM খরচ) না বাড়িয়ে একটি কঠিন তাপ প্রত্যাখ্যান লক্ষ্যে আঘাত করার চেষ্টা করে থাকেন, আপনি সম্ভবত একই মাথাব্যথার মধ্যে পড়েছেন: পর্যাপ্ত পৃষ্ঠের ক্ষেত্রফল নেই, অত্যধিক চাপ হ্রাস, অসঙ্গত টিউব মাত্রা, ব্রেজিং এর পরে ফিন-বন্ড সমস্যা, এবং দুঃস্বপ্নের দৃশ্য - ফাঁসের কারণে ক্ষেত্রের ব্যর্থতা। ফ্ল্যাট ওভাল টিউবপ্রায়ই ঠিক সেই সীমাবদ্ধতাগুলি সমাধান করার জন্য বেছে নেওয়া হয়, কিন্তু শুধুমাত্র যখন জ্যামিতি, উত্পাদন পদ্ধতি, এবং মান নিয়ন্ত্রণ অ্যাপ্লিকেশন মেলে.
এই নিবন্ধটি ব্যাখ্যা করে কিভাবেফ্ল্যাট ওভাল টিউবপ্যাকেজিং দক্ষতা এবং তাপ কর্মক্ষমতা উন্নত করতে পারেন রেডিয়েটর এবং কমপ্যাক্ট হিট এক্সচেঞ্জার, এছাড়াও ট্রেড-অফগুলিকে হাইলাইট করে যা প্রকৃত ক্রয়ের সিদ্ধান্তে গুরুত্বপূর্ণ। আপনি একটি সংগ্রহের জন্য প্রস্তুত চেকলিস্ট, সাধারণ ব্যর্থতার মোডগুলির জন্য একটি সমস্যা সমাধানের টেবিল এবং একটি সরবরাহকারী যোগাযোগ পাবেন স্যাম্পলিং সাইকেল কমাতে এবং ব্যয়বহুল রিডিজাইন এড়াতে ফ্রেমওয়ার্ক।
রেডিয়েটর টিউবগুলির আশেপাশে বেশিরভাগ সোর্সিং এবং ডিজাইনের সমস্যাগুলি "রহস্য" নয় - এগুলি উভয়ের মধ্যে সংঘর্ষের পূর্বাভাসযোগ্য কর্মক্ষমতা লক্ষ্য এবং প্যাকেজিং সীমা।ফ্ল্যাট ওভাল টিউবক্রেতাদের প্রয়োজন হলে সংক্ষিপ্ত তালিকায় দেখান এই ব্যথা পয়েন্টগুলির একটি (বা একাধিক) সমাধান করুন:
ব্যবহারিক উপায়:ফ্ল্যাট ওভাল টিউবএকটি শক্তিশালী সমাধান হতে পারে, কিন্তু তারা "স্বয়ংক্রিয়ভাবে ঠিক" গুণমান বা সিস্টেম ডিজাইন। তারা ভাল স্পেসিফিকেশন পুরস্কৃত করে এবং অস্পষ্ট ক্রয়কে শাস্তি দেয়।

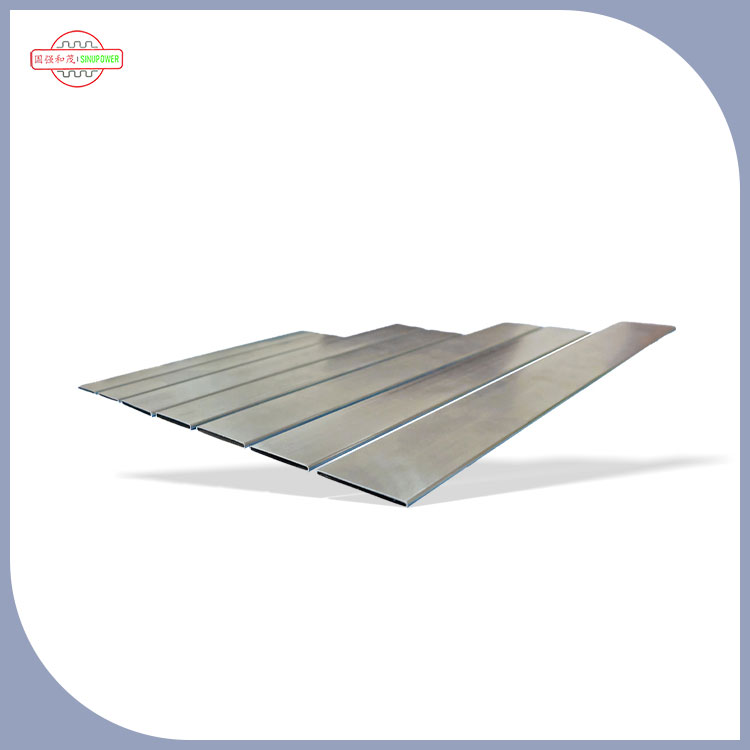

"ফ্ল্যাট ওভাল" প্রোফাইলটি শুধু প্রসাধনী নয়—এটি পরিবর্তন করে কিভাবে টিউবটি পাখনার সাথে ইন্টারফেস করে, কীভাবে বায়ু কোর দিয়ে প্রবাহিত হয়, এবং কিভাবে তাপ কুল্যান্ট থেকে বাইরের পরিবেশে চলে যায়।
একটি দ্রুত বাস্তবতা পরীক্ষা:"ফ্ল্যাট ওভাল" একটি একক পণ্য নয়। এটি টিউব প্রোফাইলের একটি পরিবার, সীমের প্রকার, উপকরণ, এবং অভ্যন্তরীণ নকশা. সঠিক কর্মক্ষমতা সম্পূর্ণ সিস্টেমের উপর নির্ভর করে: টিউব + ফিন + ব্রেজিং + কুল্যান্ট + অপারেটিং অবস্থা।
যদি আপনার RFQ বলে "রেডিয়েটরের জন্য ফ্ল্যাট ওভাল টিউব," আপনি দশটি উদ্ধৃতি এবং এগারোটি ব্যাখ্যা পাবেন। কাটার দ্রুততম উপায় ঝুঁকি আসলে কার্যক্ষমতা এবং নির্ভরযোগ্যতা নিয়ন্ত্রণ করে তা নির্দিষ্ট করা।
| আপনি কি জন্য জিজ্ঞাসা | কেন এটা গুরুত্বপূর্ণ | সরবরাহকারীর কাছ থেকে কী অনুরোধ করবেন |
|---|---|---|
| মাত্রিক সহনশীলতা (প্রধান/অপ্রধান অক্ষ + প্রাচীর) | ড্রাইভ ফিন ফিট, ব্রেজিং গুণমান, চাপ ক্ষমতা, এবং মূল ধারাবাহিকতা | মাত্রিক পরিদর্শন পরিকল্পনা + CPK/লট ডেটা উপলব্ধ থাকলে |
| সীম অখণ্ডতা এবং ফুটো হার লক্ষ্য | ক্ষেত্রের ব্যর্থতা এবং ওয়ারেন্টি দাবি হ্রাস করে | 100% বা নমুনাযুক্ত এয়ার লিক পরীক্ষার পদ্ধতি, চাপের স্তর, সময় ধরে রাখা, পাস/ফেল করার মানদণ্ড |
| brazing জন্য পরিচ্ছন্নতা | অবশিষ্টাংশ দুর্বল ভেজা, শূন্যতা এবং দীর্ঘমেয়াদী ফুটো হতে পারে | পরিষ্কার করার প্রক্রিয়ার বিবরণ + ইনকামিং পরিচ্ছন্নতার প্রয়োজনীয়তা |
| জারা কৌশল | ভুল উপাদান জোড়া ক্ষয় ত্বরান্বিত করে, বিশেষ করে মিশ্র ধাতুর সাথে | আপনার পরিবেশের জন্য উপাদান সুপারিশ + যে কোনো আবরণ বিকল্প |
| চাপ এবং নাড়ি প্রতিরোধের | রেডিয়েটাররা চাপ সাইক্লিং দেখতে; দুর্বল টিউব সময়ের সাথে ফাটল | বার্স্ট টেস্ট লক্ষ্য (যদি প্রযোজ্য হয়) + ক্লান্তি/নাড়ি পরীক্ষার প্রত্যাশা |
ক্রেতারা প্রায়ই প্রতিটি উদ্ধৃতিতে "কঠোর QC" শুনতে পান। পার্থক্য হল QC ব্যর্থতা প্রতিরোধের সাথে আবদ্ধ কিনা। জন্যফ্ল্যাট ওভাল টিউব, সবচেয়ে অর্থপূর্ণ চেকপয়েন্টগুলি সাধারণত অন্তর্ভুক্ত করে:
আপনি যদি শুধুমাত্র একটি জিনিস মনে রাখবেন: সরবরাহকারীকে সংজ্ঞায়িত করতে বলুনযেখানেতাদের প্রক্রিয়ায় লিক হওয়ার সম্ভাবনা সবচেয়ে বেশি, এবং চূড়ান্ত ফাঁস পরীক্ষার আগে তাদের প্রতিরোধের পদক্ষেপ কী। এই উত্তরটি আপনাকে বলে যে তারা সক্রিয়ভাবে গুণমান পরিচালনা করে কিনা।
যখন একটি রেডিয়েটর ব্যর্থ হয়, তখন টিউবটিকে প্রায়শই প্রথমে দায়ী করা হয়-কিন্তু মূল কারণ হতে পারে স্পেক গ্যাপ, ব্রেজিং অসঙ্গতি, হ্যান্ডলিং ক্ষতি, বা মিশ্র-ধাতু নকশা থেকে জারা. এই টেবিলটি আপনাকে সমস্যাগুলি দ্রুত সমাধান করতে সহায়তা করে।
| উপসর্গ | সম্ভবত মূল কারণ | প্রতিরোধ যে কাজ সরানো |
|---|---|---|
| পিনহোল ব্রেজিং পরে ফুটো | দূষণ, দুর্বল ভেজা, ফ্লাক্স/পরিচ্ছন্নতার অমিল, সীমের ক্ষুদ্র ত্রুটি | পরিচ্ছন্নতার প্রয়োজনীয়তা সংজ্ঞায়িত করুন; নল পৃষ্ঠ সঙ্গে brazing প্রক্রিয়া সারিবদ্ধ; মূল পদক্ষেপের পরে ফাঁস পরীক্ষা প্রয়োজন |
| চাপ অধীনে seam বিভক্ত | অসামঞ্জস্যপূর্ণ ঢালাই গুণমান, প্রাচীর বৈচিত্র্য, অপর্যাপ্ত সীম শক্তি | সীম গ্রহণযোগ্যতা নির্দিষ্ট করুন; চাপ/লিকের মানদণ্ড প্রয়োজন; জোড় পর্যবেক্ষণ এবং পরিদর্শন পরিকল্পনা নিশ্চিত করুন |
| ফিন বন্ধন অসঙ্গতি (হট স্পট) | মাত্রিক প্রকরণ, পাখনার অমিল, অপর্যাপ্ত ব্রেজিং উইন্ডো | সহনশীলতা আঁট; শেয়ার ফিন চশমা তাড়াতাড়ি; পাইলট বিল্ড এবং ক্রস-সেকশন যাচাইকরণের অনুরোধ করুন |
| সমাবেশের সময় কোর বিকৃতি | টিউব প্রাচীর পরিচালনার জন্য খুব পাতলা, অপর্যাপ্ত প্যাকেজিং, ক্ল্যাম্পের চাপ খুব বেশি | পরিচালনার সীমা নির্ধারণ করুন; প্যাকেজিং উন্নত; সমাবেশ টুলিং সমন্বয়; যান্ত্রিক সম্পত্তি লক্ষ্য নিশ্চিত করুন |
| পরিষেবাতে জারা ব্যর্থতা | গ্যালভানিক কাপলিং, অনুপযুক্ত খাদ, দুর্বল আবরণ কৌশল, কঠোর মিডিয়া | পরিবেশের সাথে খাদ এবং আবরণ মেলে; মিশ্র-ধাতু ইন্টারফেস পর্যালোচনা; সম্ভব হলে এক্সপোজার পরীক্ষার মাধ্যমে যাচাই করুন |
ফ্ল্যাট ওভাল টিউবসাধারণত ব্যবহার করা হয় যখন আপনার একটি কমপ্যাক্ট কোরে উচ্চ তাপীয় কর্মক্ষমতা প্রয়োজন এবং আপনি নিয়ন্ত্রণ করতে পারেন উত্পাদন এবং যোগদান প্রক্রিয়া. সাধারণ ফিট-ফর-পারপাস ক্ষেত্রগুলির মধ্যে রয়েছে:
সেরা প্রকল্প চিকিত্সাফ্ল্যাট ওভাল টিউবএকটি সিস্টেম উপাদান হিসাবে - একটি পণ্য নয়. সেই মানসিকতাই বাধা দেয় "সস্তা টিউব, ব্যয়বহুল ব্যর্থতা।"
একটি নির্ভরযোগ্য সরবরাহকারী সম্পর্ক ভাগ করা প্রযুক্তিগত ভাষা দিয়ে শুরু হয়। এখানে একটি লাইটওয়েট ওয়ার্কফ্লো রয়েছে যা স্যাম্পলিং চক্রকে হ্রাস করে:
আপনি যদি সরবরাহকারীদের মূল্যায়ন করেন তবে এটি এমন একটি চয়ন করতে সহায়তা করে যা ইতিমধ্যেই তাপ স্থানান্তর টিউব উত্পাদনের পরিবর্তে ফোকাস করে "সাধারণ ধাতব টিউবিং।" যেমন,সাইনুপাওয়ার হিট ট্রান্সফার টিউবস চাংশু লিমিটেড। এর উৎপাদন চারপাশে অবস্থান করে রেডিয়েটর এবং হিট এক্সচেঞ্জার টিউব সলিউশন, যার মধ্যে ফ্ল্যাট ডিম্বাকার এবং ঢালাই করা টিউব ফরম্যাট যা কুলিং সিস্টেমে ব্যবহৃত হয়। এই বিষয়গুলির সবচেয়ে ব্যবহারিক কারণটি সহজ: এই কুলুঙ্গিতে বসবাসকারী দলগুলি প্রকৃত ব্যর্থতার মোডগুলি বোঝার প্রবণতা রাখে (ফাঁস, বন্ধন সমস্যা, বিকৃতি) এবং তাদের প্রতিরোধের চারপাশে তাদের QC তৈরি করুন।
ক্রেতা পরামর্শ:আপনি যখন একজন সরবরাহকারীকে বার্তা পাঠান, তখন আপনার শীর্ষ তিনটি "অ-আলোচনাযোগ্য" অন্তর্ভুক্ত করুন (লিক মানদণ্ড, সহনশীলতা, জারা পরিবেশ)। আপনি অবিলম্বে বিক্রেতাদের ফিল্টার আউট করবেন যারা আপনার ঝুঁকি স্তর সমর্থন করতে পারে না।
প্রশ্ন 1:ফ্ল্যাট ওভাল টিউব বনাম বৃত্তাকার টিউব রেডিয়েটারের জন্য?
ফ্ল্যাট ডিম্বাকৃতি প্রোফাইলগুলি প্রায়শই প্যাকেজিং দক্ষতা এবং কমপ্যাক্ট কোরে ফিনের যোগাযোগের সুবিধার জন্য নির্বাচন করা হয়, যখন গোল টিউবগুলি কিছু উত্পাদন সেটআপ সহজ হতে. সর্বোত্তম পছন্দটি আপনার পাখনার নকশা, স্থানের সীমাবদ্ধতা এবং আপনি কতটা সামঞ্জস্য করতে পারেন তার উপর নির্ভর করে উত্পাদন লট জুড়ে রাখা.
প্রশ্ন 2:রেডিয়েটারের জন্য ঢালাই সমতল ওভাল টিউব?
ঢালাই করা ডিজাইন শক্তিশালী কর্মক্ষমতা প্রদান করতে পারে যখন সীম অখণ্ডতা শক্তভাবে নিয়ন্ত্রিত এবং ফুটো পরীক্ষার দ্বারা যাচাই করা হয়। যদি আপনার সিস্টেম উচ্চ চাপ সাইক্লিং দেখে, নিশ্চিত করুন যে সীম গ্রহণযোগ্যতার মানদণ্ড এবং পরীক্ষা পদ্ধতিগুলি ক্রয় বৈশিষ্ট্যে স্পষ্টভাবে সংজ্ঞায়িত করা হয়েছে।
প্রশ্ন ৩:সমতল ওভাল টিউবের জন্য একটি RFQ-তে কী অন্তর্ভুক্ত করতে হবে?
সর্বনিম্ন: সহনশীলতা সহ প্রোফাইলের মাত্রা, দেয়ালের বেধ, উপাদানের প্রয়োজনীয়তা, ফাঁস পরীক্ষার পদ্ধতি এবং মানদণ্ড, পরিচ্ছন্নতা বিকৃতি রোধ করার জন্য ব্রেজিং এবং প্যাকেজিং/হ্যান্ডলিং প্রয়োজনীয়তার জন্য প্রত্যাশা।
প্রশ্ন ৪:কিভাবে brazing পরে ফুটো কমাতে?
পরিষ্কার-পরিচ্ছন্নতার উপর ফোকাস করুন, আপনার ব্রেজিং প্রক্রিয়ার সাথে পৃষ্ঠের অবস্থার সামঞ্জস্য, স্থিতিশীল টিউবের মাত্রা (সামঞ্জস্যপূর্ণ ফিনের জন্য), এবং ফাঁস পরীক্ষা আপনার উত্পাদন বাস্তবতার সাথে সারিবদ্ধ - শুধুমাত্র একটি জেনেরিক "QC পাস" বিবৃতি নয়।
প্রশ্ন 5:সমতল ওভাল টিউব জন্য জারা বিবেচনা?
জারা ঝুঁকি পরিবেশ, কুল্যান্ট রসায়ন, এবং মিশ্র-ধাতু ইন্টারফেসের উপর নির্ভর করে। সারিবদ্ধ খাদ নির্বাচন এবং কোনো আবরণ কৌশল প্রকৃত পরিষেবার শর্তাবলী সহ, এবং আপনার আবেদনে লবণের এক্সপোজার, আর্দ্রতা বা আক্রমণাত্মক মিডিয়া অন্তর্ভুক্ত রয়েছে কিনা তা স্পষ্ট করুন।
ফ্ল্যাট ওভাল টিউবএকটি উচ্চ-লিভারেজ আপগ্রেড হতে পারে যখন আপনার কমপ্যাক্ট প্যাকেজিং, ভাল তাপীয় কর্মক্ষমতা এবং নির্ভরযোগ্য উৎপাদন ধারাবাহিকতা-কিন্তু শুধুমাত্রযখন টিউব স্পেসিফিকেশন, সীম অখণ্ডতা, এবং QC চেকপয়েন্ট লেখা হয় স্পষ্টভাবে অস্পষ্টতা অপসারণ যথেষ্ট.
আপনি যদি একটি নতুন রেডিয়েটর বা হিট এক্সচেঞ্জার প্রকল্পের পরিকল্পনা করছেন এবং কম স্যাম্পলিং লুপ চান, আপনার অঙ্কন এবং লক্ষ্য অপারেটিং পাঠান শর্তাবলীসাইনুপাওয়ার হিট ট্রান্সফার টিউবস চাংশু লিমিটেড।এবং এমন একটি প্রস্তাবের জন্য জিজ্ঞাসা করুন যাতে সহনশীলতা নিয়ন্ত্রণ অন্তর্ভুক্ত থাকে, ফাঁস পরীক্ষার মানদণ্ড, এবং একটি পাইলট-লট পরিকল্পনা। আপনি প্রস্তুত হলে,আমাদের সাথে যোগাযোগ করুনআপনার ফ্ল্যাট ওভাল টিউবের প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং একটি দ্রুত, ইঞ্জিনিয়ারিং-সারিবদ্ধ উদ্ধৃতি পান।
