বিমূর্ত: ফ্ল্যাট ওভাল টিউবফিনড-টিউব হিট এক্সচেঞ্জারগুলিতে ব্যাপকভাবে ব্যবহৃত হয় কারণ তারা দুটি জিনিসের সাথে ভারসাম্য বজায় রাখতে সহায়তা করে যা গ্রাহকরা ক্রমাগত লড়াই করে: শক্তিশালী তাপ স্থানান্তর এবং নিম্ন বায়ু-পার্শ্ব প্রতিরোধ। এই নিবন্ধটি ফ্ল্যাট ওভাল টিউবগুলি কী তা ভেঙে দেয়, যেখানে তারা জ্বলজ্বল করে, ক্রেতার সবচেয়ে সাধারণ ব্যথার পয়েন্টগুলি (চাপ কমে যাওয়া, শব্দ, ক্ষমতার সীমা, ক্ষয়, অসামঞ্জস্যপূর্ণ মাত্রা, যোগদানের সমস্যা) এবং আপনার প্রকল্পের জন্য সঠিক টিউব নির্দিষ্ট করতে আপনাকে সাহায্য করার জন্য একটি ব্যবহারিক চেকলিস্ট। আপনি একটি তুলনা সারণী, নির্বাচনের টিপস এবং একটি প্রায়শই জিজ্ঞাসিত প্রশ্নও পাবেন যাতে আপনি "নিশ্চিত না যে কি চাইবেন" থেকে "আত্মবিশ্বাসী ক্রয়ের সিদ্ধান্ত" এ যেতে পারেন।

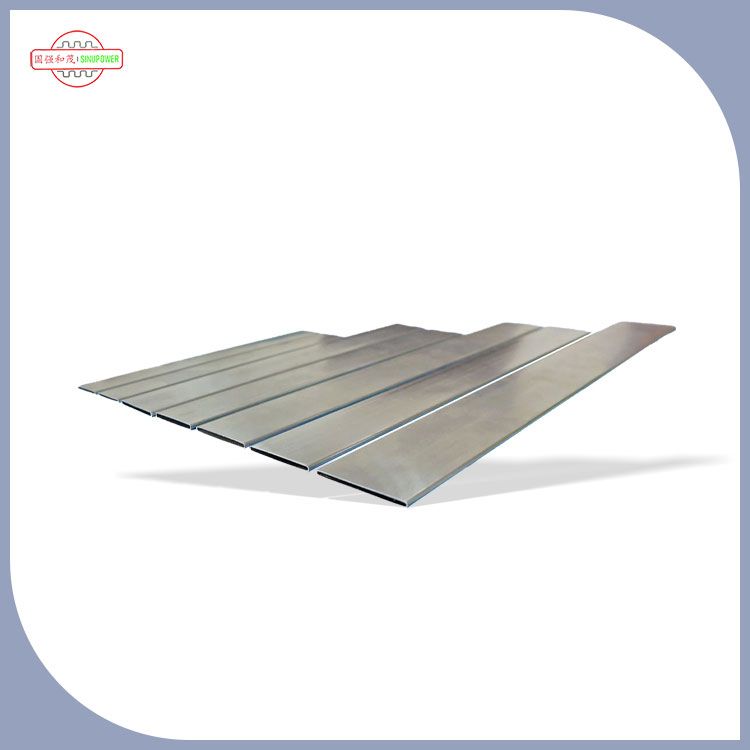

ফ্ল্যাট ওভাল টিউবএকটি ডিম্বাকৃতির ক্রস-সেকশন সহ তাপ-স্থানান্তর টিউব যা একটি ঐতিহ্যগত বৃত্তাকার টিউবের তুলনায় একটি "চাটুকার" প্রোফাইল রয়েছে। ফিনড-টিউব হিট এক্সচেঞ্জারগুলিতে, টিউব হল আপনার কাজের তরল (জল, রেফ্রিজারেন্ট, গ্লাইকোল, তেল ইত্যাদি) জন্য হাইওয়ে, যখন পাখনা সাহায্য করে বাতাসের সাথে তাপ বিনিময়। টিউবের আকৃতি প্রভাবিত করে কিভাবে কয়েলের চারপাশে বাতাস প্রবাহিত হয়, কিভাবে পাখনা সংযুক্ত হয় এবং প্রতি ইউনিট এলাকায় আপনি কতটা তাপ সরাতে পারেন।
ফ্ল্যাট ওভাল টিউবগুলিকে একটি ব্যবহারিক জ্যামিতি আপগ্রেড হিসাবে ভাবুন: তারা শক্তিশালী তাপ বিনিময় বজায় রেখে বায়ু-পার্শ্ব প্রতিরোধ ক্ষমতা কমাতে পারে। যখন ইউনিট নোংরা হয়ে যায় তখন এই সংমিশ্রণটি প্রায়শই ছোট কয়েল, শান্ত ফ্যান, কম বিদ্যুত খরচ বা একটি বিস্তৃত অপারেটিং মার্জিনে অনুবাদ করে।
অনেক ক্রেতা প্রথমে ফ্ল্যাট ওভাল টিউবগুলি বিবেচনা করে যখন তারা এই সীমাবদ্ধতার একটিতে আঘাত করে:সীমিত ইনস্টলেশন স্থান, কঠোর শক্তি লক্ষ্যমাত্রা, শব্দ সীমা, বাচাপ-ড্রপ সিলিং. যদি এটি পরিচিত শোনায়, পড়া চালিয়ে যান - সঠিকভাবে নির্দিষ্ট করা হলে এই আকারটি একটি খুব সরাসরি সমাধান হতে পারে।
তাপ-স্থানান্তর টিউবিং কেনা কেবল "টিউবের আকার" সম্পর্কে নয়। লুকানো সীমাবদ্ধতার কারণে বেশিরভাগ প্রকল্প ব্যর্থ হয় বা বিলম্বিত হয়: এয়ার-সাইড প্রেসার ড্রপ, ফিন ফিট, ক্ষয়, যোগদানের সামঞ্জস্য, এবং ব্যাচ থেকে ব্যাচ পর্যন্ত মাত্রিক সামঞ্জস্য। ফ্ল্যাট ওভাল টিউবগুলি কীভাবে সবচেয়ে সাধারণ ব্যথার পয়েন্টগুলিকে মোকাবেলা করতে পারে তা এখানে।
আপনার যদি কখনও এমন একটি কয়েল থাকে যা কাগজে দুর্দান্ত দেখায় কিন্তু ক্ষেত্রের পারফরম্যান্স মিস করে তবে এটি সাধারণত উপরের আইটেমগুলির একটির কারণে টিউব স্পেসিফিকেশনে যথেষ্ট শক্তভাবে সংজ্ঞায়িত করা হয়নি।
ফ্ল্যাট ওভাল টিউবগুলি বিস্তৃত শিল্পে উপস্থিত হয় কারণ সুবিধাগুলি (বায়ুপ্রবাহের দক্ষতা, কম্প্যাক্টনেস এবং স্থিতিশীল ফিন ইন্টিগ্রেশন) অনেক বায়ু থেকে তরল তাপ এক্সচেঞ্জার প্রয়োগ করুন.
অনুশীলনে, "সঠিক" পছন্দটি আপনার অগ্রাধিকারের উপর নির্ভর করে: সর্বনিম্ন চাপ হ্রাস, সর্বাধিক ক্ষমতা, জারা প্রতিরোধ, বা উত্পাদন সরলতা। একটি ভাল সরবরাহকারী আপনাকে সেই অগ্রাধিকারগুলির সাথে টিউব জ্যামিতি সারিবদ্ধ করতে সাহায্য করবে একটি এক-আকার-ফিট-সমস্ত বিকল্পকে ঠেলে দেওয়ার পরিবর্তে।
| ডিসিশন ফ্যাক্টর | ফ্ল্যাট ওভাল টিউব | গোলাকার টিউব |
|---|---|---|
| এয়ার সাইড প্রেসার ড্রপ | তুলনামূলক কয়েল লেআউটে প্রায়ই কম, নিম্ন ফ্যানের শক্তি সমর্থন করে | সাধারণ বেসলাইন; একই দায়িত্বের জন্য উচ্চ ফ্যানের শক্তি প্রয়োজন হতে পারে |
| কমপ্যাক্ট প্যাকেজিং | গভীরতা/স্থান সীমিত হলে শক্তিশালী বিকল্প | সরল জ্যামিতি কিন্তু একই টার্গেট পারফরম্যান্সের জন্য আরও বেশি হতে পারে |
| শব্দ নিয়ন্ত্রণ | অনেক ডিজাইনে প্রয়োজনীয় ফ্যানের গতি কমাতে সাহায্য করতে পারে | প্রায়ই একই ক্ষমতা আঘাত আরো বায়ুপ্রবাহ প্রচেষ্টা প্রয়োজন |
| ফিন-টু-টিউব ইন্টিগ্রেশন | স্থিতিশীল যোগাযোগ এলাকার জন্য অপ্টিমাইজ করা পাখনা ডিজাইনের সাথে ভাল কাজ করে | ব্যাপকভাবে সামঞ্জস্যপূর্ণ; খুব সাধারণ টুলিং প্রাপ্যতা |
| স্পেসিফিকেশন সংবেদনশীলতা | সমতলতা/ওভালিটি সহনশীলতা এবং ধারাবাহিকতার প্রতি আরও সংবেদনশীল | মৌলিক কুণ্ডলী উত্পাদন সাধারণত আরো ক্ষমাশীল |
| সেরা ফিট প্রকল্প | শক্তি-কেন্দ্রিক নকশা, টাইট প্যাকেজিং, চাপ-ড্রপ সীমাবদ্ধতা | খরচ-চালিত ডিজাইন, বিস্তৃত প্রমিতকরণ, সহজ সাপ্লাই চেইন |
বিলম্ব এড়ানোর দ্রুততম উপায় হল ফ্ল্যাট ওভাল টিউবগুলিকে একজন প্রকৌশলীর মতো নির্দিষ্ট করা এবং একটি প্রকল্প পরিচালকের মতো সেগুলি কেনা: কী গুরুত্বপূর্ণ তা সংজ্ঞায়িত করুন, সহনশীলতা লক করুন এবং আপনার যোগদান এবং পরীক্ষা পদ্ধতির সাথে টিউবটি সারিবদ্ধ করুন।
এখানেই একজন অভিজ্ঞ নির্মাতা আপনাকে সপ্তাহ বাঁচাতে পারে। যেমন,সাইনুপাওয়ার হিট ট্রান্সফার টিউবস চাংশু লিমিটেড।কয়েল এবং এক্সচেঞ্জার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত তাপ-স্থানান্তর টিউবিংয়ের উপর দৃষ্টি নিবদ্ধ করে, এবং প্রজেক্টগুলি সাধারণত দ্রুত চলে যায় যখন আপনি আপনার কয়েল ড্রয়িং, ফিন স্পেক এবং জয়েনিং মেথড সামনে ভাগ করেন।
ফ্ল্যাট ওভাল টিউব চমৎকার ফলাফল প্রদান করতে পারে, কিন্তু শুধুমাত্র যদি পণ্য সামঞ্জস্যপূর্ণ হয়। এখানে একটি ক্রেতা-বান্ধব চেকলিস্ট রয়েছে যা আপনি আপনার RFQ-এ অনুলিপি করতে পারেন।
আপনি যদি "অ্যাসেম্বলি পর্যন্ত ঠিকঠাক দেখায়" দ্বারা পোড়া হয়ে থাকেন তবে মাত্রিক নিয়ন্ত্রণ এবং প্যাকেজিং সুরক্ষা সাধারণত দুটি বড় আপগ্রেড যা আপনি দাবি করতে পারেন।
এইগুলি ব্যবহারিক বিবরণ যা প্রায়শই প্রথম উত্পাদন চালানো পর্যন্ত মিস হয়:
প্রশ্ন 1: ফ্ল্যাট ওভাল টিউবগুলি কি সবসময় গোলাকার টিউবের চেয়ে ভাল?
উত্তর: সবসময় নয়। ফ্ল্যাট ওভাল টিউবগুলি জ্বলজ্বল করে যখন এয়ার-সাইড প্রতিরোধ, শব্দ বা প্যাকেজিং আপনার সীমাবদ্ধ কারণ। বৃত্তাকার টিউবগুলি অত্যন্ত মানসম্মত ডিজাইনের জন্য একটি দুর্দান্ত পছন্দ হতে পারে যেখানে সরলতা এবং বিস্তৃত টুলিং সামঞ্জস্যতা অগ্রাধিকার।
প্রশ্ন 2: ফ্ল্যাট ওভাল টিউব অর্ডার করার সময় ক্রেতারা সবচেয়ে বড় ভুল কী করে?
উত্তর: মূল সহনশীলতার বিবরণ ছেড়ে দেওয়া। যদি RFQ স্পষ্টভাবে মাত্রিক সামঞ্জস্যতা (সমতলতা/ওভালিটি প্রত্যাশা সহ) সংজ্ঞায়িত না করে, তাহলে সমাবেশের সময় আপনার ফিন ফিট সমস্যা, পরিবর্তনশীল কয়েল পারফরম্যান্স এবং উচ্চ স্ক্র্যাপের ঝুঁকি রয়েছে।
প্রশ্ন 3: ফ্ল্যাট ওভাল টিউবগুলি কি অপারেটিং খরচ কমায়?
উঃ তারা পারে। যদি ডিজাইনটি এয়ার-সাইড প্রেসার ড্রপ কমিয়ে দেয়, তাহলে আপনি ফ্যানের কম শক্তি বা কম ফ্যানের গতির সাথে একই ক্ষমতা অর্জন করতে পারেন, যা প্রায়শই শক্তি সঞ্চয় এবং কম শব্দে অনুবাদ করে।
প্রশ্ন 4: দ্রুত উদ্ধৃতির জন্য সরবরাহকারীকে কী তথ্য পাঠাতে হবে?
উত্তর: আপনার টিউবের মাত্রা, উপাদান পছন্দ, প্রয়োজনীয় দৈর্ঘ্য, প্রত্যাশিত বার্ষিক আয়তন, যোগদানের পদ্ধতি (শিরোনামগুলিতে), চাপ/তাপমাত্রার পরিসীমা এবং যে কোনো ক্ষয় বা আবরণের প্রয়োজনীয়তা শেয়ার করুন। একটি সাধারণ কুণ্ডলী অঙ্কন এবং ফিন স্পেক জিনিসগুলিকে নাটকীয়ভাবে গতি দিতে পারে।
প্রশ্ন 5: আমি কীভাবে ক্রয় কমিয়ে না দিয়ে গুণমান যাচাই করব?
উত্তর: একটি প্রাক-প্রোডাকশন নমুনা সেটের জন্য জিজ্ঞাসা করুন, মাত্রিক পরিদর্শন রেকর্ডের জন্য অনুরোধ করুন, আপনার ফাঁস পরীক্ষার পদ্ধতি এবং গ্রহণযোগ্যতার মানদণ্ড নির্ধারণ করুন এবং প্যাকেজিং সুরক্ষার বিষয়ে সম্মত হন। এটি QC ফোকাস রাখে এবং সমাবেশের সময় চমক প্রতিরোধ করে।
ফ্ল্যাট ওভাল টিউবগুলি কেবল একটি "ভিন্ন আকৃতি" নয় - এগুলি বায়ুপ্রবাহের দক্ষতা, কম্প্যাক্টনেস এবং কর্মক্ষমতা স্থিতিশীলতা উন্নত করার জন্য একটি ব্যবহারিক লিভার। যখন আপনার এক্সচেঞ্জার ডিজাইন বাস্তব-বিশ্বের সীমা অতিক্রম করছে। চাবিকাঠি হল টিউবটিকে একটি সিস্টেমের অংশ হিসাবে বিবেচনা করা: পাখনা, শিরোনাম, যোগদানের পদ্ধতি এবং পরিবেশ সব একসাথে বিবেচনা করা প্রয়োজন.
আপনি যদি একটি আসন্ন কয়েল বা হিট এক্সচেঞ্জার প্রকল্পের জন্য ফ্ল্যাট ওভাল টিউবগুলির মূল্যায়ন করছেন, তাহলে আপনার অঙ্কন এবং অপারেটিং শর্তগুলি তাড়াতাড়ি শেয়ার করুন যাতে সরবরাহকারী সবচেয়ে উপযুক্ত টিউব স্পেসিফিকেশন এবং পরিদর্শন পরিকল্পনা সুপারিশ. পণ্য সমর্থন এবং উত্পাদন ক্ষমতা বিবরণের জন্য,আমাদের সাথে যোগাযোগ করুনএসাইনুপাওয়ার হিট ট্রান্সফার টিউবস চাংশু লিমিটেড।এবং আসুন আপনার সীমাবদ্ধতাগুলিকে একটি নির্ভরযোগ্য, উত্পাদন-প্রস্তুত সমাধানে পরিণত করি।
