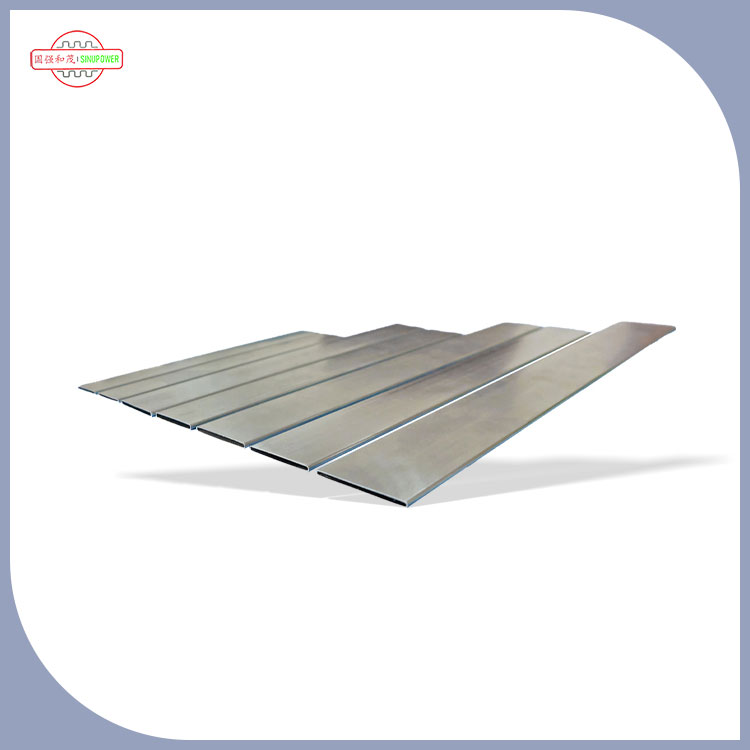

সাইনুপাওয়ার হিট ট্রান্সফার টিউবস চাংশু লিমিটেড।পড়াশুনা করা হয়েছেরেডিয়েটরদের জন্য ঘন্টা গ্লাস টিউবকমপ্যাক্ট হিট এক্সচেঞ্জ সিস্টেমে প্রবাহের স্থিতিশীলতা এবং তাপীয় আচরণের সাথে সম্পর্কিত, যেখানে জ্যামিতি সরাসরি পরিবর্তন করে যে কীভাবে তাপ এবং তরল একটি টিউব নেটওয়ার্কের মধ্যে যোগাযোগ করে।
সাম্প্রতিক বছরগুলিতে, তাপ ব্যবস্থায় টিউব জ্যামিতির চারপাশে আলোচনা সরল আকার নির্বাচনের বাইরে পদার্থবিদ্যা-চালিত কর্মক্ষমতার গভীর প্রশ্নগুলিতে চলে গেছে। এই জ্যামিতিগুলির মধ্যে, বালিঘড়ির প্রোফাইলটি মনোযোগ আকর্ষণ করেছে কারণ এটি সহজ দেখায়, তবুও এটি একাধিক ইন্টারঅ্যাক্টিং ভেরিয়েবলকে একবারে পরিবর্তন করে- প্রবাহ বেগ, চাপ বন্টন, অশান্তি নিদর্শন এবং পৃষ্ঠের এক্সপোজার। একটি প্যাসিভ চ্যানেল হিসাবে কাজ করার পরিবর্তে, টিউব তাপ বিনিময় প্রক্রিয়ার একটি সক্রিয় অংশ হয়ে ওঠে।
আওয়ারগ্লাস টিউবগুলির সংজ্ঞায়িত বৈশিষ্ট্য হল সরু মধ্যভাগ। এই "কোমর" শুধুমাত্র একটি কাঠামোগত প্রকরণ নয়; এটি একটি মৌলিক স্তরে তরল কীভাবে আচরণ করে তা পরিবর্তন করে।
যখন তরল বিস্তৃত খাঁড়ি বিভাগে প্রবেশ করে, তখন এটি সামান্য ধীর হয়ে যায়, তারপর আউটলেটে আবার প্রসারিত হওয়ার আগে সংকীর্ণ মধ্য-জোনের মধ্য দিয়ে যাওয়ার সময় ত্বরান্বিত হয়। এই ক্রমাগত ত্বরণ এবং হ্রাস চক্র একটি গতিশীল প্রবাহ প্রোফাইল তৈরি করে যা সোজা নলাকার টিউব থেকে খুব আলাদা।
একটি ব্যবহারিক দৃষ্টিকোণ থেকে, এই আকৃতিটি নিয়ন্ত্রিত অস্থিরতার পরিচয় দেয়—মিশ্রণকে উন্নত করার জন্য যথেষ্ট, কিন্তু বিঘ্নিত অশান্তি ক্ষতির কারণ হতে যথেষ্ট নয়।
কেন এই জ্যামিতি কার্যকর তা বোঝার জন্য বেগ এবং চাপের মধ্যে সম্পর্ক কেন্দ্রীয়। যেহেতু তরল সংকীর্ণ বিভাগে চলে যায়:
- বেগ বৃদ্ধি পায়
- স্থির চাপ কমে যায়
- স্থানীয় গতিশক্তি বৃদ্ধি পায়
একবার তরল সংকোচন থেকে বেরিয়ে গেলে, বিপরীতটি ঘটে। এই বারবার চাপের সাইক্লিং তাপীয় সীমানা স্তরগুলিকে ভেঙে ফেলতে সাহায্য করে যা সাধারণত অভ্যন্তরীণ টিউবের দেয়ালে আটকে থাকে।
আরেকটি সূক্ষ্ম প্রভাব হল তরল কীভাবে অভ্যন্তরীণ পৃষ্ঠের সাথে "যোগাযোগ" করে তার পরিবর্তন। অভিন্ন টিউবগুলিতে, তরল স্তরগুলি স্তরিত হতে পারে, মূল প্রবাহ এবং প্রাচীরের মধ্যে মিথস্ক্রিয়া সীমিত করে। বালিঘড়ির আকৃতি এই স্তরবিন্যাসকে ব্যাহত করে, যোগাযোগের ফ্রিকোয়েন্সি বৃদ্ধি করে এবং তাপ স্থানান্তর সামঞ্জস্যের উন্নতি করে।
রেডিয়েটরদের জন্য আওয়ারগ্লাস টিউবগুলির পদার্থবিদ্যা উন্নত গাণিতিক মডেলিংয়ের প্রয়োজন ছাড়াই সরলীকৃত তরল গতিবিদ্যা নীতিগুলি ব্যবহার করে ব্যাখ্যা করা যেতে পারে।
ধারাবাহিকতা নীতি বলে যে অসংকোচনীয় প্রবাহের জন্য:
ক্রস-বিভাগীয় এলাকা × বেগ = ধ্রুবক
যখন টিউব কেন্দ্রে সরু হয়ে যায়, তখন প্রবাহের হার বজায় রাখতে তরলকে ত্বরান্বিত করতে হবে। এই ত্বরণ শুধুমাত্র একটি সংখ্যাগত পরিবর্তন নয় - এটি প্রবাহ ক্ষেত্র জুড়ে শক্তি কীভাবে বিতরণ করা হয় তা পরিবর্তন করে।
Bernoulli এর নীতি শক্তি পরিবর্তন ব্যাখ্যা করতে সাহায্য করে:
- বিস্তৃত বিভাগে: উচ্চ চাপ, কম বেগ
- সরু কোমরে: নিম্ন চাপ, উচ্চ বেগ
এই বিকল্প শক্তির অবস্থা তাপ বিনিময় উন্নত করতে সাহায্য করে কারণ এটি ক্রমাগত তরল স্তরগুলির মধ্যে কীভাবে তাপ পরিবাহিত হয় তা পরিবর্তন করে।
যদিও প্রবাহটি ম্যাক্রোস্কোপিকভাবে মসৃণ দেখাতে পারে, তবে প্রশস্ত এবং সংকীর্ণ অংশগুলির মধ্যে ট্রানজিশন জোনগুলিতে ছোট আকারের ব্যাঘাত ঘটে। এই মাইক্রো-এডি:
- স্থবির তাপীয় অঞ্চলগুলি হ্রাস করুন
- মিশ্রণ দক্ষতা বৃদ্ধি
- সীমানা স্তরগুলি আরও ঘন ঘন রিফ্রেশ করুন
ফলাফলটি বাহ্যিক যান্ত্রিক আন্দোলনের প্রয়োজন ছাড়াই একটি আরও সক্রিয় তাপীয় ইন্টারফেস।
তাপ বিনিময় ব্যবস্থায়, কার্যকারিতা প্রায়শই শুধুমাত্র উপাদান পরিবাহিতা দ্বারা সীমাবদ্ধ থাকে না, তবে তাপ তরল থেকে পৃষ্ঠে এবং তারপর পার্শ্ববর্তী মাধ্যমের দিকে কতটা কার্যকরীভাবে স্থানান্তর করতে পারে তার দ্বারা।
এর জ্যামিতিরেডিয়েটরদের জন্য ঘন্টা গ্লাস টিউবসরাসরি এই সীমাবদ্ধতা সম্বোধন করে।
| বৈশিষ্ট্য | সোজা টিউব আচরণ | আওয়ারগ্লাস টিউব আচরণ |
| ফ্লো প্যাটার্ন | ইউনিফর্ম, ল্যামিনার-প্রধান | বিকল্প ত্বরণ অঞ্চল |
| সীমানা স্তর | স্থিতিশীল এবং ঘন | প্রায়শই ব্যাহত হয় |
| তাপ বিনিময় ধারাবাহিকতা | পরিমিত | দৈর্ঘ্য বরাবর আরো অভিন্ন |
| চাপের আচরণ | স্থিতিশীল ড্রপ | চক্রীয় প্রকরণ |
| মিশ্রণ প্রভাব | লিমিটেড | উন্নত মাইক্রো-মিক্সিং |
এই সারণীটি দেখায় যে সুবিধাটি একক ফ্যাক্টর নয়, তবে একাধিক ইন্টারঅ্যাক্টিং শারীরিক পরিবর্তনের সংমিশ্রণ।
ব্যবহারিক তাপ ব্যবস্থায়, এটি ওঠানামা লোড পরিস্থিতিতে আরও স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণের দিকে নিয়ে যায়, বিশেষ করে এমন পরিবেশে যেখানে তাপ ইনপুট স্থির থাকে না।
এটা প্রায়ই অনুমান করা হয় যে উপাদান পছন্দ তাপ কর্মক্ষমতা প্রাধান্য. যাইহোক, জ্যামিতি সমানভাবে প্রভাবশালী হতে পারে।
অনেক তাপ ব্যবস্থায় একটি মূল সীমাবদ্ধতা হল সীমানা স্তর - টিউব প্রাচীরের কাছে একটি পাতলা অঞ্চল যেখানে তরল ধীরে ধীরে চলে। এই স্তরটি তাপীয় বাধা হিসাবে কাজ করে।
কোমরের সংকোচন পর্যায়ক্রমে এই স্তরটিকে অস্থিতিশীল করে তোলে। সরু অঞ্চলের মধ্য দিয়ে তরল ত্বরান্বিত হওয়ার সাথে সাথে শিয়ার ফোর্স বৃদ্ধি পায়, সীমানা স্তরকে পাতলা করে এবং তাপ স্থানান্তর হার উন্নত করে।
সংকোচন অতিক্রম করার পরে, প্রবাহ আবার প্রসারিত হয়। এই সম্প্রসারণ স্থানীয় প্রবাহ বিচ্ছেদ এবং পুনরায় সংযুক্তি তৈরি করে, যা প্রাচীরের কাছাকাছি তরলকে "পুনরায় শক্তি যোগায়"। পুনরাবৃত্তি চক্র সামগ্রিক তাপীয় সামঞ্জস্য উন্নত করে।
সিনুপাওয়ার হিট ট্রান্সফার টিউব চাংশু লিমিটেড সিস্টেমের প্রয়োজনীয়তার উপর নির্ভর করে অ্যালুমিনিয়াম অ্যালয়, তামা এবং যৌগিক ধাতব কাঠামোর মতো বিভিন্ন উপকরণ প্রয়োগ করে।
উপাদান নির্বাচনের প্রভাব:
- তাপ পরিবাহিতা
- চাপ সাইক্লিং অধীনে কাঠামোগত স্থিতিশীলতা
- ট্রানজিশন জোনে বিকৃতির প্রতিরোধ
রেডিয়েটরদের জন্য আওয়ারগ্লাস টিউবগুলিতে, বেগের পরিবর্তনের কারণে সংকুচিত অঞ্চলটি কিছুটা বেশি যান্ত্রিক চাপ অনুভব করে। অতএব, কোমরের কাঠামোগত স্থিতিস্থাপকতা একটি গুরুত্বপূর্ণ নকশা ফ্যাক্টর।
শারীরিক পার্থক্যগুলি আরও ভালভাবে বোঝার জন্য, এটি প্রবাহ আচরণের ধরণগুলির তুলনা করতে সহায়তা করে:
সোজা নল প্রবাহ:
- অনুমানযোগ্য বেগ প্রোফাইল
- ন্যূনতম ঝামেলা
- স্থিতিশীল কিন্তু কম ইন্টারেক্টিভ তাপ বিনিময়
আওয়ারগ্লাস টিউব প্রবাহ:
- বারবার ত্বরণ এবং ক্ষয়
- জ্যামিতিক পরিবর্তনে সক্রিয় মিশ্রণ
- বর্ধিত প্রাচীর মিথস্ক্রিয়া
- আরও গতিশীল তাপীয় প্রোফাইল
এটি বোঝায় না যে একটি কাঠামো সর্বজনীনভাবে অন্যটিকে প্রতিস্থাপন করে, তবে এটি ব্যাখ্যা করে যে কেন নির্দিষ্ট তাপ ব্যবস্থাগুলি আরও জটিল অভ্যন্তরীণ জ্যামিতি থেকে উপকৃত হয়।
আওয়ারগ্লাস-আকৃতির টিউবগুলি এমন সিস্টেমে ক্রমবর্ধমানভাবে বিবেচনা করা হয় যেখানে স্থান দক্ষতা এবং তাপীয় প্রতিক্রিয়া উভয়ই গুরুত্বপূর্ণ।
সাধারণ অ্যাপ্লিকেশন পরিবেশ অন্তর্ভুক্ত:
- স্বয়ংচালিত তাপ নিয়ন্ত্রণ ইউনিট
- শিল্প কুলিং লুপ
- কমপ্যাক্ট এয়ার কন্ডিশনার হিট এক্সচেঞ্জার
- শক্তি সিস্টেম কুলিং সমাবেশ
- জলবায়ু নিয়ন্ত্রণ ব্যবস্থা তৈরি করা
প্রতিটি ক্ষেত্রে, লক্ষ্য শুধুমাত্র তাপ অপসারণ নয়, কিন্তু বিভিন্ন লোডের অধীনে স্থিতিশীল তাপীয় ভারসাম্য।
টিউব ইঞ্জিনিয়ারিংয়ের কম দৃশ্যমান দিকগুলির মধ্যে একটি হল কীভাবে ছোট জ্যামিতিক পরিবর্তনগুলি সিস্টেম-স্তরের স্থায়িত্বকে প্রভাবিত করে।
এমনকি সামান্য সমন্বয়:
- কোমরের গভীরতা
- ট্রানজিশন বক্রতা
- সংকীর্ণ অঞ্চলের দৈর্ঘ্য
লেমিনার প্রবাহ এবং নিয়ন্ত্রিত অশান্তির মধ্যে ভারসাম্য পরিবর্তন করতে পারে। এর মানে হল যে ডিজাইন অপ্টিমাইজেশান প্রায়ই স্থির না হয়ে পুনরাবৃত্তিমূলক হয়।
সিনুপাওয়ার হিট ট্রান্সফার টিউব চাংশু লিমিটেডের ইঞ্জিনিয়ারিং টিম বিভিন্ন অপারেশনাল চাহিদার সাথে প্রবাহের আচরণকে সারিবদ্ধ করতে একাধিক কাঠামোগত বৈচিত্র অন্বেষণ করেছে।
কমপ্যাক্ট থার্মাল সিস্টেমের উপর ক্রমবর্ধমান ফোকাস ইঞ্জিনিয়ারদের ঐতিহ্যগত সোজা-চ্যানেল ডিজাইন পুনর্বিবেচনা করতে ঠেলে দিয়েছে। কেবলমাত্র পৃষ্ঠের ক্ষেত্রফল বা প্রবাহের হার বাড়ানোর পরিবর্তে, আধুনিক পদ্ধতিগুলি প্রবাহের আচরণকে নিজেই আকার দেওয়ার উপর ফোকাস করে।
বালিঘড়ির গঠন এই পরিবর্তনের প্রতিনিধিত্ব করে: এটি জ্যামিতি ব্যবহার করে সক্রিয়ভাবে তরল গতিকে প্রভাবিত করার পরিবর্তে এটিকে নিষ্ক্রিয়ভাবে ধারণ করে।
এই পদ্ধতিটি তাপ প্রকৌশলের বৃহত্তর প্রবণতার সাথে সারিবদ্ধ যেখানে ব্রুট-ফোর্স স্কেলিং এর পরিবর্তে ইন্টারঅ্যাকশন ডিজাইনের মাধ্যমে দক্ষতা অর্জন করা হয়।
টিউব জ্যামিতিতে কোমরের সংকোচনের পিছনে পদার্থবিদ্যা দেখায় যে ছোট কাঠামোগত বৈচিত্রগুলি প্রবাহের আচরণ, তাপ স্থানান্তর সামঞ্জস্য এবং সিস্টেমের স্থিতিশীলতাকে উল্লেখযোগ্যভাবে প্রভাবিত করতে পারে। চাপ সাইক্লিং, সীমানা স্তর ব্যাহত এবং নিয়ন্ত্রিত মাইক্রো-মিক্সিং একত্রিত করে,রেডিয়েটরদের জন্য ঘন্টা গ্লাস টিউবকমপ্যাক্ট সিস্টেমে তাপ ব্যবস্থাপনা চ্যালেঞ্জের জন্য একটি স্বতন্ত্র পদ্ধতি প্রদান করে।
এই প্রেক্ষাপটের মধ্যে, Sinupower Heat Transfer Tubes Changshu Ltd. অন্বেষণ করে চলেছে যে কীভাবে পরিমার্জিত টিউব কাঠামো বিভিন্ন প্রকৌশল পরিবেশে বিকশিত তাপীয় প্রয়োজনীয়তাকে সমর্থন করতে পারে, আওয়ারগ্লাস টিউবগুলি স্পষ্টতা তাপ বিনিময় সমাধানগুলির এই চলমান বিকাশে একটি উল্লেখযোগ্য ভূমিকা পালন করে।
